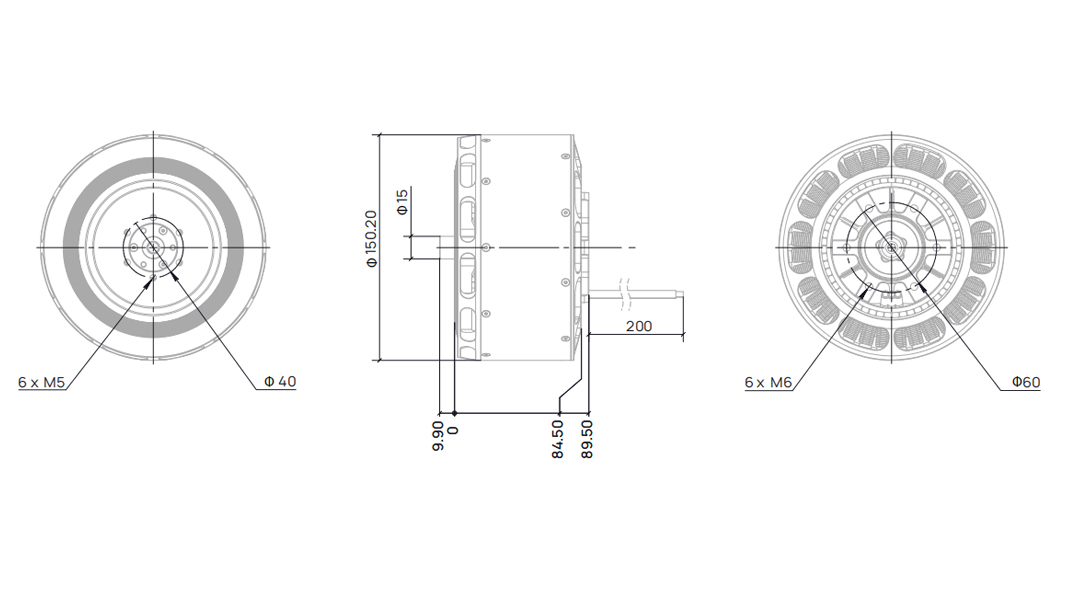

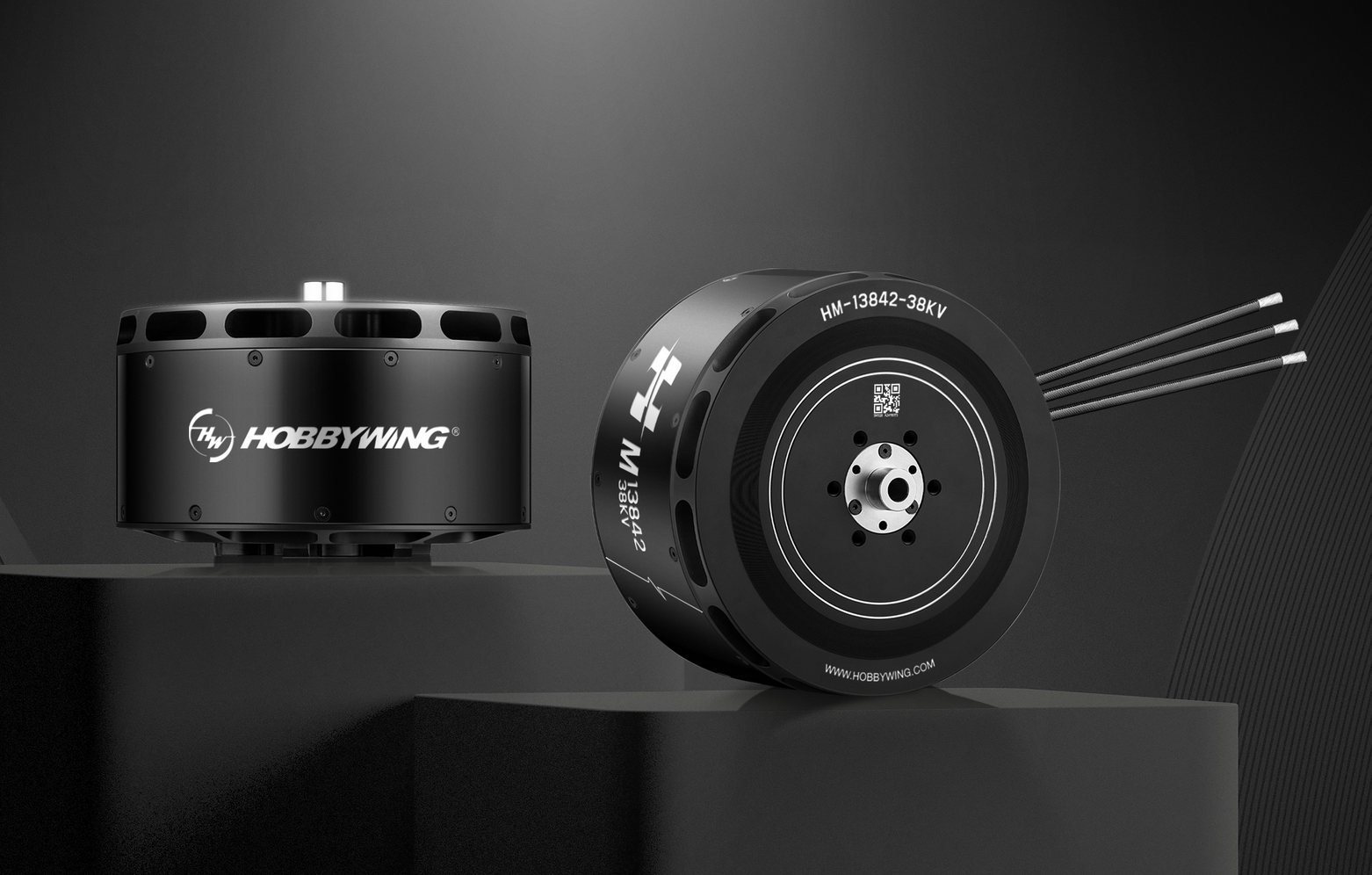

M13842 HP 工程图
HP-1
产品型号
M13842 34KV HP M13842 38KV HP
基本参数
电机尺寸 Φ150.2*H89.5mm Φ150.2*H89.5mm
定子尺寸 Φ137.6mm Φ137.6mm
定子工艺 高品质矽钢片，防锈处理，耐180℃高温涂覆 高品质矽钢片，防锈处理，耐180℃高温涂覆
漆包线等级 200℃ 200℃
磁铁等级 180℃ 180℃
线圈绝缘测试 1000V交流耐压测试 1000V交流耐压测试
防尘防水等级 IPX5 IPX5
槽极数 36槽42极 36槽42极
电机整体动平衡标准 ≤60mg ≤60mg
轴承型号 高品质防水轴承 高品质防水轴承
出轴轴径 Φ15mm Φ15mm
桨叶安装孔尺寸 6×M5@Φ40mm 6×M5@Φ40mm
电机安装孔尺寸 6×M6@Φ60mm 6×M6@Φ60mm
额定输入功率 5100W 5100W
额定输出功率 4335W 4335W
技术参数
KV值 34 38
额定电压 24S LiPo 24S LiPo
空载电流 8.3A 10A
最大电流/A(非密闭环境温度 ≤25 ℃） 241A 278A
最大功率 22100W 25500W
最大拉力 105kg 108kg
相间内阻 20.8mΩ 15.7mΩ
出线规格 漆包线直出 漆包线直出
出线长度 200mm 200mm
电机重量(含线) 3900g 3930g
应用搭配推荐
旋翼电机 M13842 34KV HP M13842 38KV HP
旋翼桨叶 MP 54*23"/MP 58*24"/MP 64*20" MP 54*23"/MP 58*24"/MP 64*20"
搭配电调 XRotor Pro-H300A-24S XRotor Pro-H300A-24S
电池电压 24S LiPo 24S LiPo
单轴应用拉力区间(kg) 35~40kg 35~40kg
四轴最大起飞重量(kg) 140~160kg 140~160kg
M13842 34KV+58*24" 负载性能参数

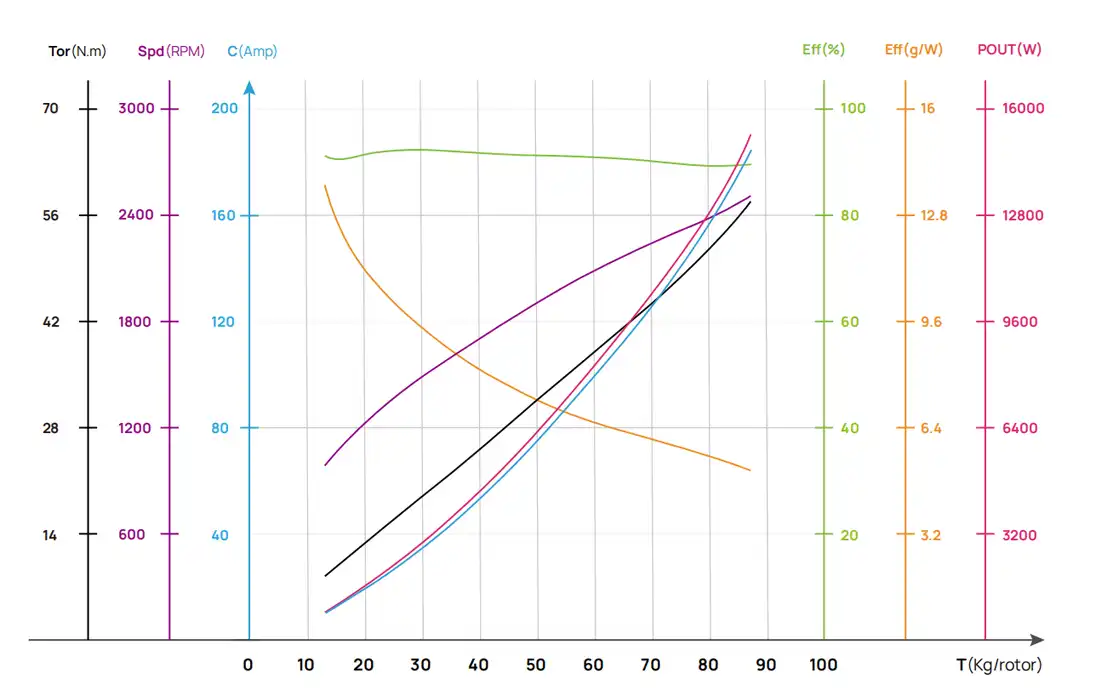

m13842-34kv
M13842 34KV+58*24" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
92V(24S LiPo) 58*24" 33% 13594 10.9 1006.5 1001 13.5 8.73 855.5 83
35% 14932 12.7 1167.3 1052 12.8 9.60 992.2
37% 16472 14.7 1352.6 1107 12.2 10.58 1149.7
39% 18172 16.9 1559.6 1164 11.7 11.64 1325.7
42% 20953 20.7 1907.8 1250 11.0 13.35 1621.6
45% 23937 25.0 2300.4 1333 10.4 15.16 1955.3
48% 27063 29.8 2738.6 1414 9.9 17.06 2327.8
51% 30295 35.0 3224.4 1492 9.4 19.04 2740.7
54% 33614 40.8 3760.0 1567 8.9 21.10 3196.0
57% 37015 47.2 4347.3 1642 8.5 23.23 3695.2
60% 40502 54.2 4988.4 1716 8.1 25.45 4240.1
63% 44087 61.8 5684.9 1790 7.8 27.75 4832.2
66% 47779 69.9 6438.0 1863 7.4 30.13 5472.3
69% 51588 78.7 7247.8 1937 7.1 32.60 6160.6
72% 55514 88.1 8113.4 2009 6.8 35.13 6896.4
75% 59546 98.1 9032.8 2079 6.6 37.72 7677.9
78% 63657 108.7 10003.4 2147 6.4 40.35 8502.9
81% 67800 119.7 11022.2 2210 6.2 43.03 9368.9
84% 71903 131.3 12085.5 2270 5.9 45.74 10272.7
87% 75864 143.2 13184.4 2327 5.8 48.48 11206.7
90% 79550 155.3 14295.8 2381 5.6 51.21 12151.4
100% 87196 184.9 17019.1 2513 5.1 57.88 14466.2
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
M13842 34KV+64*20"负载性能参数
hobbywing-m13842-34kv

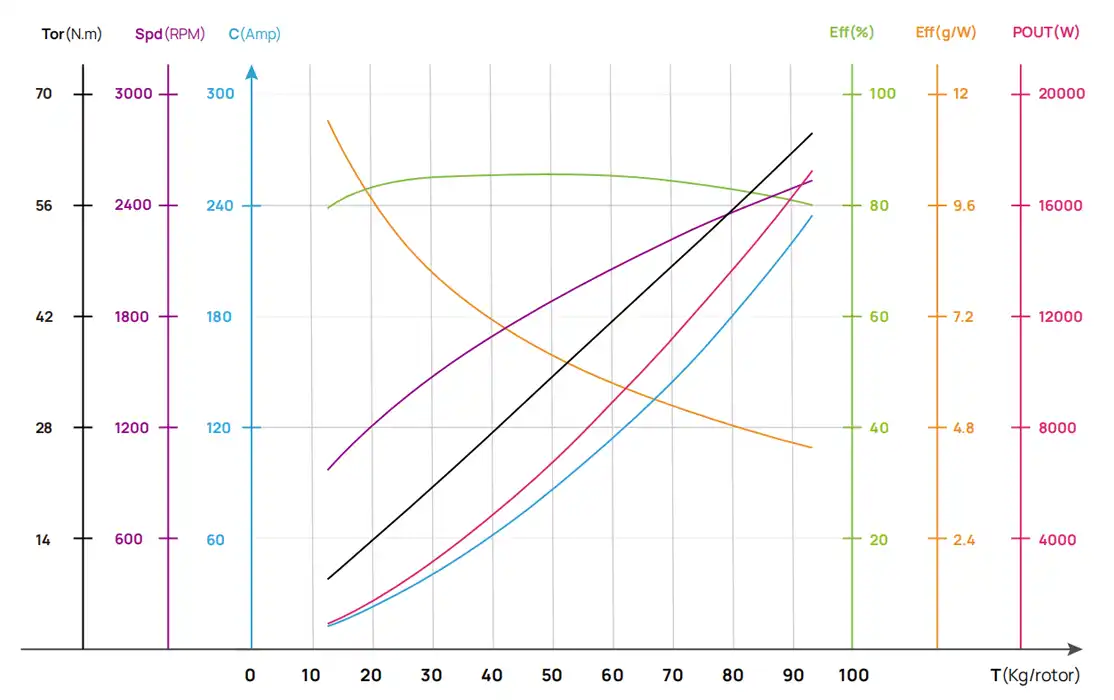

M13842 34KV+64*20" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
92V(24S LiPo) 64*20" 33% 13483 13.1 1201.9 991 11.2 9.24 1021.6 80
35% 14997 15.1 1388.7 1043 10.8 10.25 1180.4
37% 16609 17.4 1596.7 1097 10.4 11.32 1357.2
39% 18313 19.9 1826.8 1151 10.0 12.46 1552.8
42% 21037 24.1 2217.0 1233 9.5 14.27 1884.5
45% 23948 28.9 2663.3 1314 9.0 16.22 2263.8
48% 27031 34.4 3167.7 1395 8.5 18.29 2692.5
51% 30273 40.6 3733.7 1474 8.1 20.48 3173.6
54% 33657 47.4 4360.4 1552 7.7 22.79 3706.3
57% 37169 54.9 5049.7 1627 7.4 25.21 4292.2
60% 40794 63.0 5800.7 1701 7.0 27.72 4930.6
63% 44515 71.9 6612.4 1774 6.7 30.33 5620.5
66% 48320 81.3 7484.8 1845 6.5 33.01 6362.1
69% 52194 91.4 8415.2 1914 6.2 35.74 7152.9
72% 56124 102.2 9404.5 1982 6.0 38.52 7993.9
75% 60099 113.6 10451.8 2049 5.7 41.33 8884.1
78% 64108 125.6 11557.1 2114 5.5 44.15 9823.6
81% 68142 138.2 12721.3 2178 5.4 46.97 10813.1
84% 72192 151.6 13948.1 2240 5.2 49.80 11855.9
87% 76254 165.6 15241.1 2300 5.0 52.64 12954.9
90% 80324 180.4 16605.9 2358 4.8 55.50 14115.0
100% 93255 233.8 21518.5 2522 4.3 64.99 18290.7
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
M13842 38KV+58*24" 负载性能参数
hobbywing-m13842-38kv

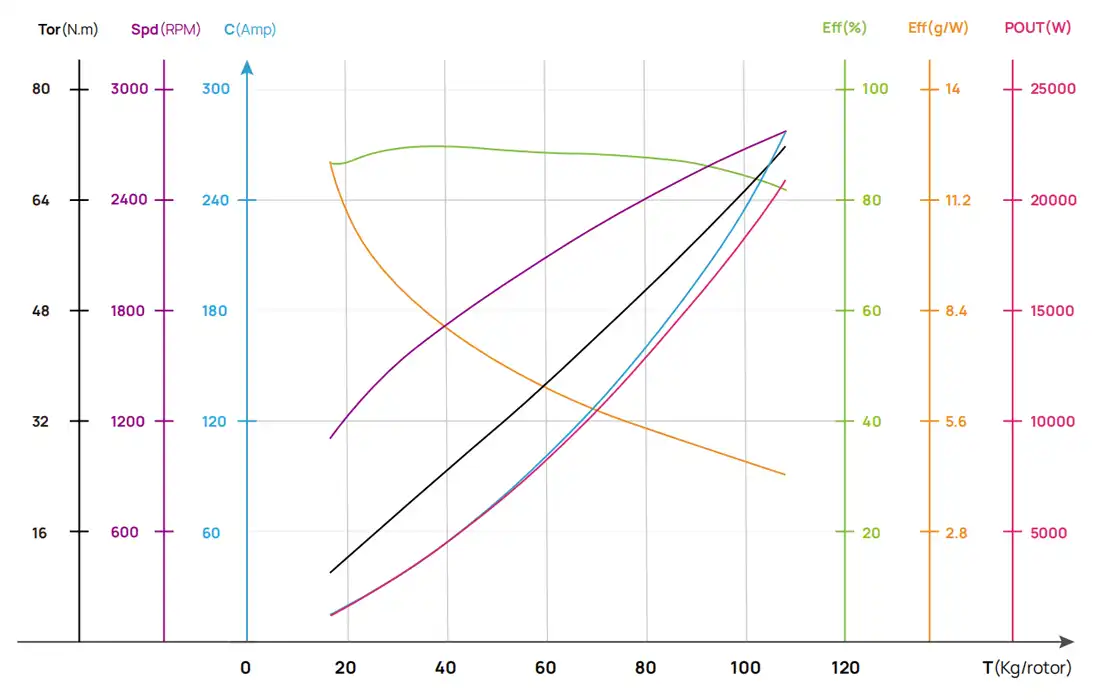

M13842 38KV+58*24"数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
92V (24S LiPo) 58*24" 33% 16980 15.4 1413.4 1121 12.0 10.43 1201.4 88.00
35% 18505 17.7 1627.6 1177 11.4 11.44 1383.4
37% 20250 20.3 1873.1 1238 10.8 12.57 1592.2
39% 22187 23.3 2148.1 1300 10.3 13.81 1825.9
42% 25398 28.4 2614.0 1395 9.7 15.83 2221.9
45% 28911 34.2 3144.6 1487 9.2 18.01 2672.9
48% 32666 40.7 3742.7 1577 8.7 20.32 3181.3
51% 36613 47.9 4411.4 1663 8.3 22.75 3749.7
54% 40711 56.0 5153.5 1745 7.9 25.30 4380.5
57% 44927 64.9 5969.8 1826 7.5 27.94 5074.3
60% 49236 74.5 6859.8 1905 7.2 30.68 5830.9
63% 53618 85.0 7821.6 1983 6.9 33.50 6648.4
66% 58059 96.2 8852.3 2060 6.6 36.40 7524.4
69% 62547 108.1 9949.1 2136 6.3 39.38 8456.7
72% 67071 120.7 11109.9 2211 6.0 42.40 9443.4
75% 71624 134.0 12334.1 2285 5.8 45.48 10484.0
78% 76197 148.0 13623.4 2357 5.6 48.60 11579.9
81% 80778 162.8 14982.6 2426 5.4 51.75 12735.2
84% 85355 178.4 16419.7 2491 5.2 54.93 13956.8
87% 89910 195.0 17946.1 2553 5.0 58.14 15254.2
90% 94421 212.7 19575.9 2611 4.8 61.38 16639.5
100% 108030 277.7 25561.8 2778 4.2 71.88 21727.5
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
M13842 38KV+MP 54*23" 负载性能参数
hobbywing-m13842-38kv-54x23-1

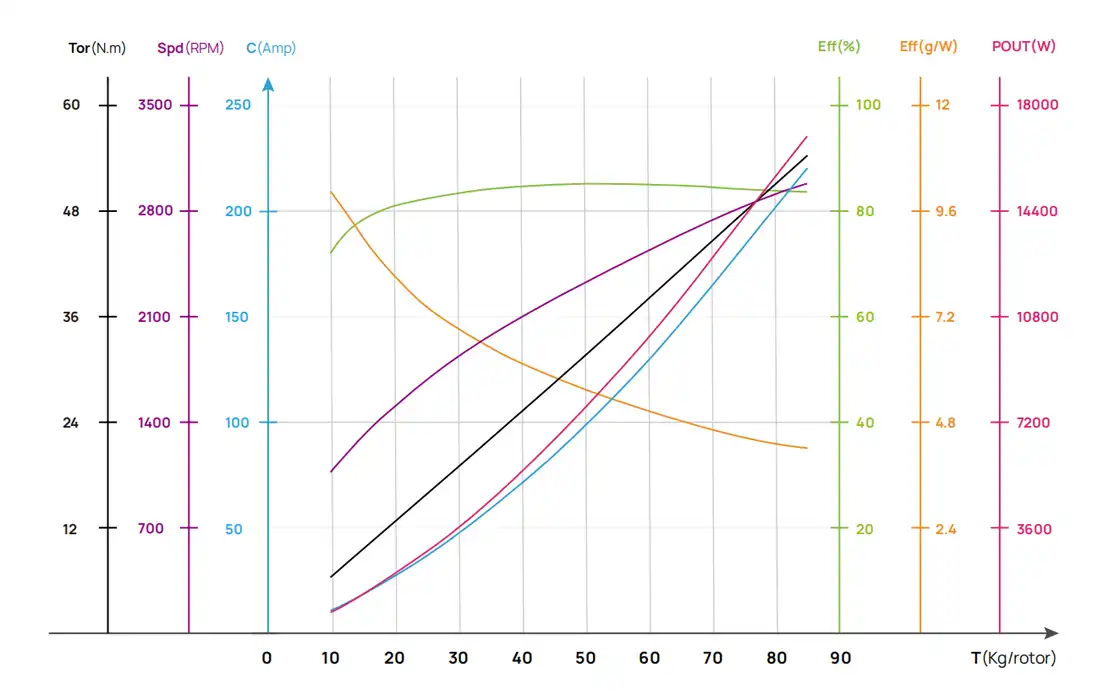

M13842 38KV+MP 54*23" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
92V (24S LiPo) MP 54*23" 33% 9899 10.7 984.4 1068 10.1 6.34 836.7 85
35% 9899 10.7 984.4 1068 10.1 6.34 836.7
37% 12007 13.6 1246.6 1170 9.6 7.68 1059.6
39% 13966 16.5 1515.2 1259 9.2 8.91 1288.0
42% 16087 19.9 1829.9 1350 8.8 10.23 1555.4
45% 19774 26.4 2426.0 1496 8.2 12.52 2062.1
48% 22243 31.0 2855.7 1586 7.8 14.04 2427.3
51% 25891 38.4 3530.0 1708 7.3 16.30 3000.5
54% 28069 43.0 3952.3 1776 7.1 17.65 3359.5
57% 32033 51.7 4758.2 1891 6.7 20.12 4044.5
60% 36180 61.4 5650.6 2002 6.4 22.72 4803.0
63% 39872 70.5 6488.8 2094 6.1 25.06 5515.1
66% 43681 80.4 7400.5 2184 5.9 27.49 6290.4
69% 46281 87.5 8050.0 2244 5.8 29.16 6842.5
72% 50262 98.8 9093.3 2332 5.5 31.73 7729.3
75% 54324 111.1 10219.4 2420 5.3 34.38 8686.5
78% 59829 128.8 11848.7 2535 5.1 37.97 10071.4
81% 63987 143.0 13154.2 2620 4.9 40.69 11181.0
84% 68127 157.8 14513.0 2702 4.7 43.40 12336.1
87% 72203 172.8 15894.8 2780 4.5 46.06 13510.6
90% 76155 187.6 17262.0 2850 4.4 48.62 14672.7
100% 85011 220.5 20288.8 2983 4.2 54.33 17245.4
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
