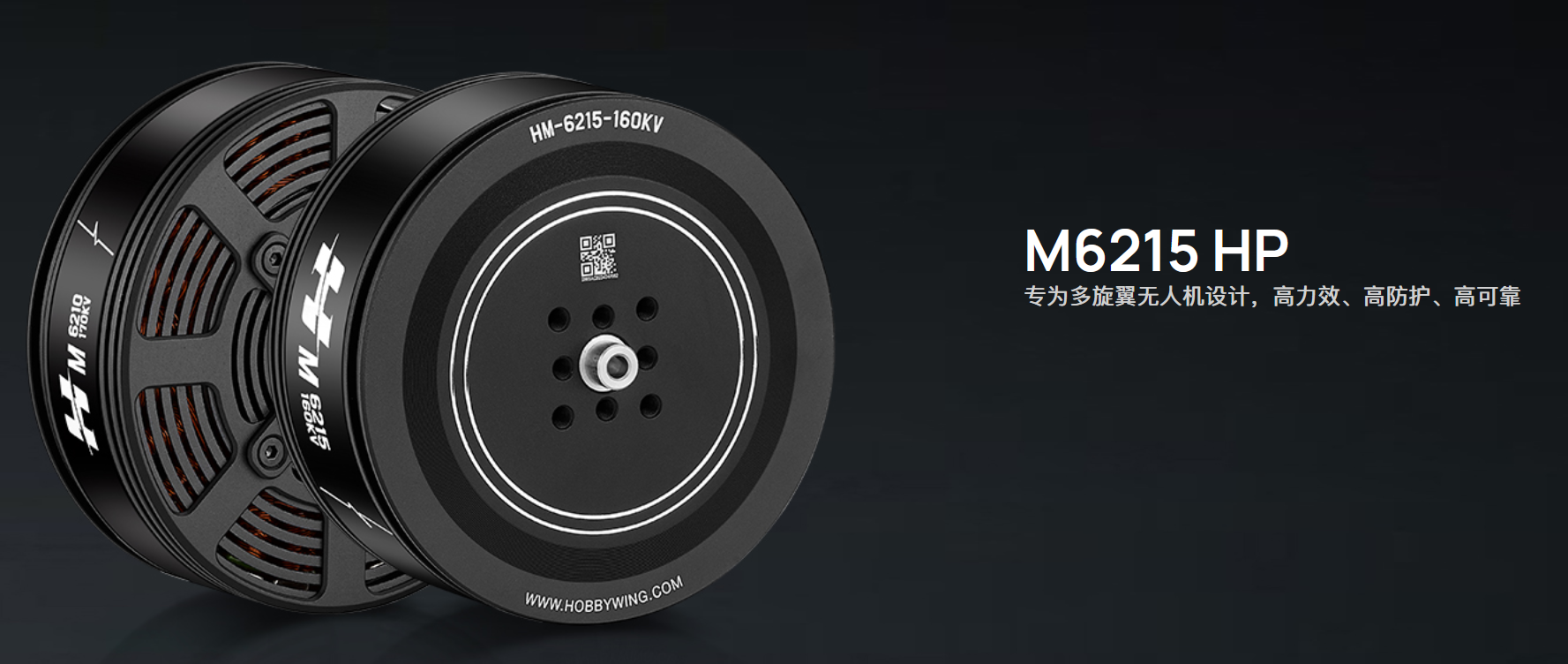

好盈M6215 HP无刷电机

8 月 ago
1 minute

d5e0fd10b2a6c130955f208d7db6c138

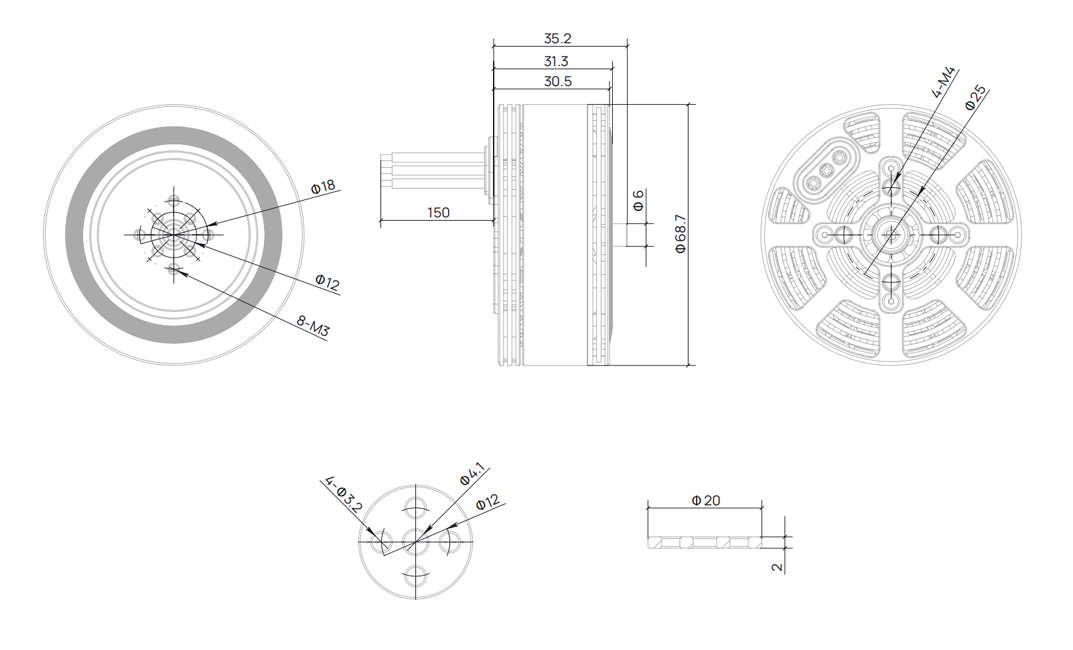

M6215 HP 工程图
6215
产品型号
M6215
160KV HP		 M6215
320KV HP
基本参数
电机尺寸 Φ68.7*H35.2mm Φ68.7*H35.2mm
定子尺寸 Φ61.5mm Φ61.5mm
定子工艺 高品质矽钢片，防锈处理，耐180℃高温涂覆 高品质矽钢片，防锈处理，耐180℃高温涂覆
漆包线等级 200℃ 200℃
磁铁等级 150℃ 150℃
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试
防尘防水等级 IP45 IP45
槽极数 24槽28极 24槽28极
电机整体动平衡标准 ≤8mg ≤8mg
轴承型号 高品质防水轴承 高品质防水轴承
出轴轴径 Φ6mm Φ6mm
桨叶安装孔尺寸 4×M3@D12mm，4×M3@D18mm 4×M3@D12mm，4×M3@D18mm
电机安装孔尺寸 4×M4@D25mm 4×M4@D25mm
额定输入功率 430W 430W
额定输出功率 365.5W 365.5W
技术参数
KV值 160 320
额定电压 12S LiPo 6S LiPo
空载电流 1.54A 3.14A
最大电流/A(非密闭环境温度 ≤25 ℃） 38.6A 74.0A
最大功率 1777W 1705W
最大拉力 9.2kg 8.8kg
相间内阻 67mΩ 20.95mΩ
出线规格 16AWG 16AWG
出线长度 150mm 150mm
电机重量(含线) 307g 308g
应用搭配推荐
旋翼电机 M6215 160KV M6215 320KV
旋翼桨叶 MP21x6.3"/ML22x7.8"/HF22x7.0" MP21x6.3"/ML22x7.8"/HF22x7.0"
搭配电调 XRotor Pro H60A 14S XRotor Pro H60A 6S
电池电压 12S LiPo 6S LiPo
单轴应用拉力区间 2.5~3.5kg 2.5~3.5kg
四轴最大起飞重量 10.0~14.0kg 10.0~14.0kg

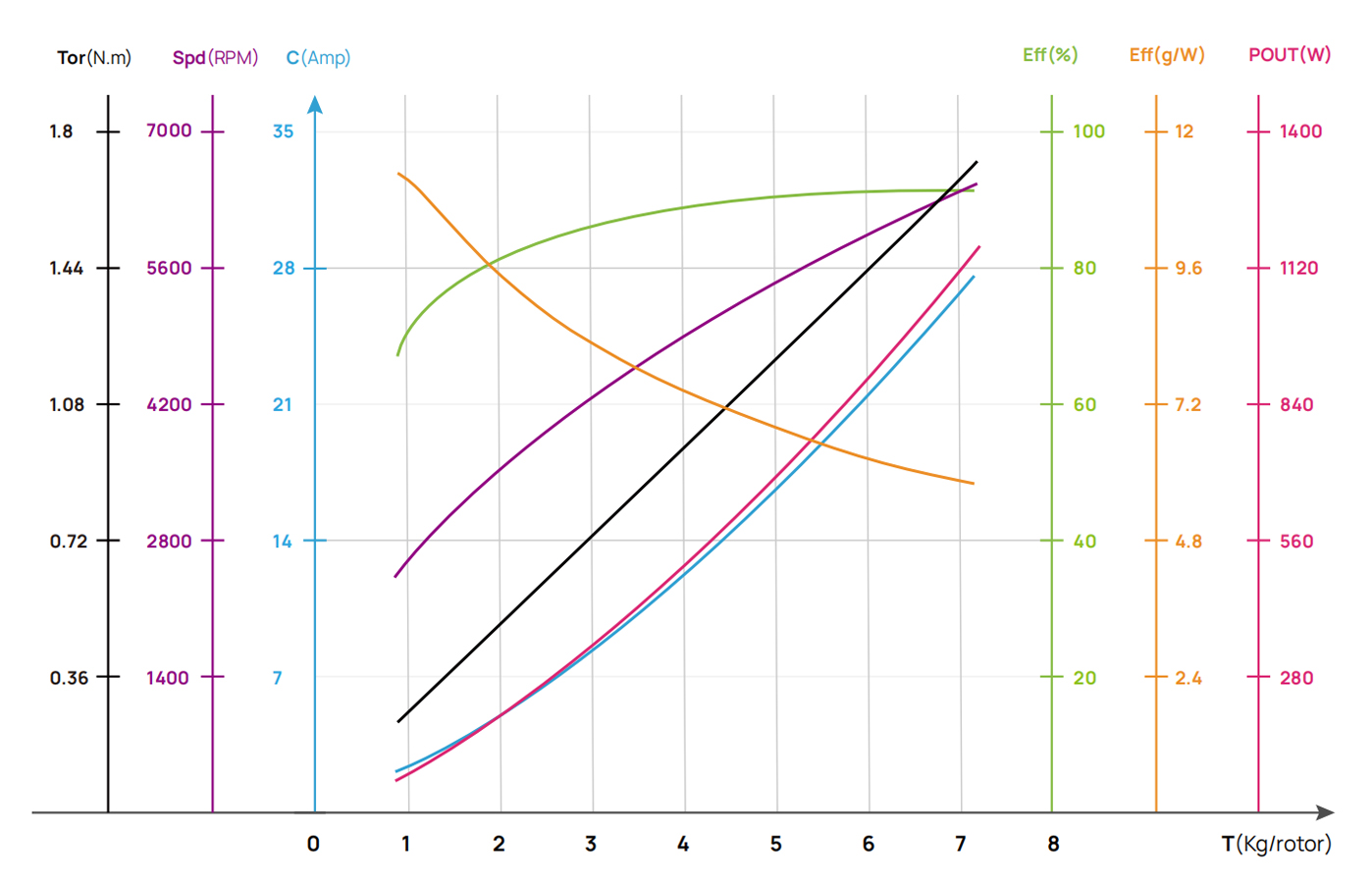

M6215 HP 160KV+MP21*6.3" 负载性能参数
6215160KVMP2163
M6215 HP 160KV+MP21*6.3" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) MP21*6.3" 33% 945 1.8 84.7 2388 11.2 0.23 72.0 47.8
35% 1036 2.0 93.6 2495 11.1 0.25 79.6
37% 1140 2.3 104.5 2614 10.9 0.27
39% 1257 2.5 117.4 2743 10.7 0.30 99.8
42% 1453 3.0 140.2 2945 10.4 0.35 119.1
45% 1667 3.6 166.9 3153 10.0 0.40 141.9
48% 1896 4.3 197.4 3361 9.6 0.45 167.8
51% 2136 5.0 231.2 3565 9.2 0.51 196.5
54% 2386 5.8 267.9 3764 8.9 0.57 227.8
57% 2643 6.7 307.5 3957 8.6 0.63 261.4
60% 2906 7.6 349.7 4143 8.3 0.69 297.2
63% 3175 8.6 394.4 4325 8.1 0.75 335.2
66% 3450 9.6 441.8 4502 7.8 0.81 375.5
69% 3730 10.7 492.0 4676 7.6 0.88 418.2
72% 4018 11.8 545.4 4848 7.4 0.95 463.6
75% 4312 13 1 602.4 5019 7.2 1.02 512.1
78% 4616 14.4 663.5 5190 7.0 1.09 564.0
81% 4931 15.8 729.2 5361 6.8 1.16 619.8
84% 5258 17.4 800.2 5534 6.6 1.24 680.2
87% 5598 19.0 877.0 5708 6.4 1.32 745.4
90% 5953 20.8 960.0 5882 6.2 1.41 816.0
100% 7195 27.4 1262.3 6432 5.7 1.70 1073.0
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

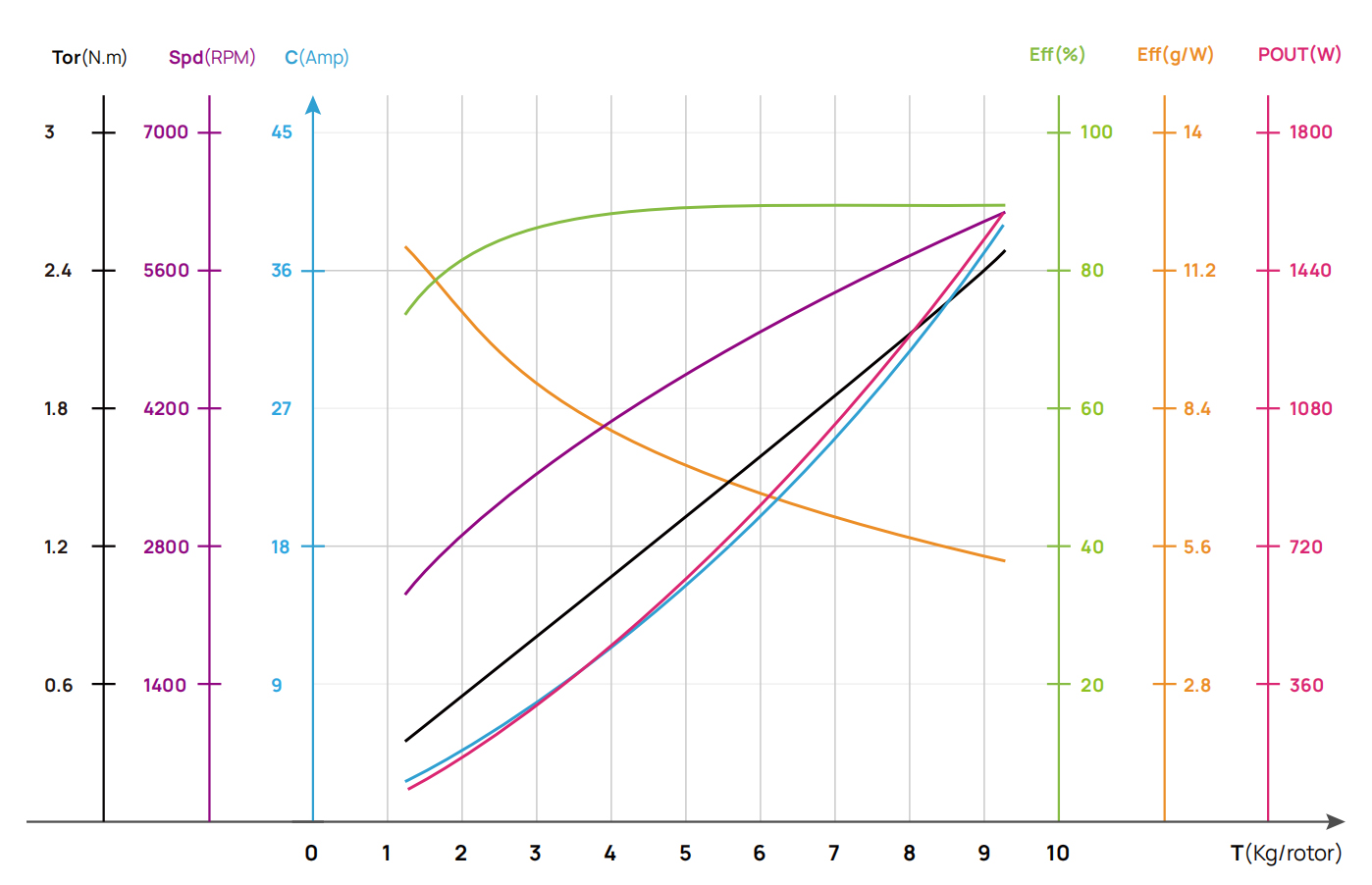

M6215 HP 160KV+MP22*7.8" 负载性能参数
6215160KVMP2278
M6215 HP 160KV+MP22*7.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) MP22*7.8" 33% 1244 2.3 107.9 2287 11.5 0.33 91.7 58.4
35% 1370 2.6 121.1 2396 11.3 0.37 103.0
37% 1511 3.0 136.9 2515 11.0 0.40 116.3
39% 1666 3.4 155.2 2640 10.7 0.44 131.9
42% 1923 4.1 187.6 2838 10.3 0.51 159.4
45% 2205 4.9 225.8 3042 9.8 0.59 191.9
48% 2509 5.9 269.6 3247 9.3 0.67 229.1
51% 2832 6.9 318.5 3448 8.9 0.75 270.7
54% 3171 8.1 372.2 3643 8.5 0.84 316.4
57% 3521 9.3 430.2 3830 8.2 0.93 365.7
60% 3881 10.7 492.4 4009 7.9 1.03 418.5
63% 4249 12.1 558.4 4179 7.6 1.12 474.7
66% 4621 13.6 628.4 4343 7.4 1.22 534.2
69% 4997 15.3 702.5 4503 7.1 1.31 597.2
72% 5376 17.0 781.0 4660 6.9 1.41 663.8
75% 5758 18.8 864.1 4816 6.7 1.51 734.5
78% 6143 20.7 952.3 4974 6.5 1.62 809.4
81% 6532 22.7 1046.1 5134 6.2 1.72 889.2
84% 6927 24.9 1146.1 5298 6.0 1.83 974.2
87% 7331 27.2 1252.9 5465 5.9 1.94 1065.0
90% 7748 29.7 1367.2 5636 5.7 2.06 1162.1
100% 9215 38.6 1777.3 6130 5.2 2.46 1510.7
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

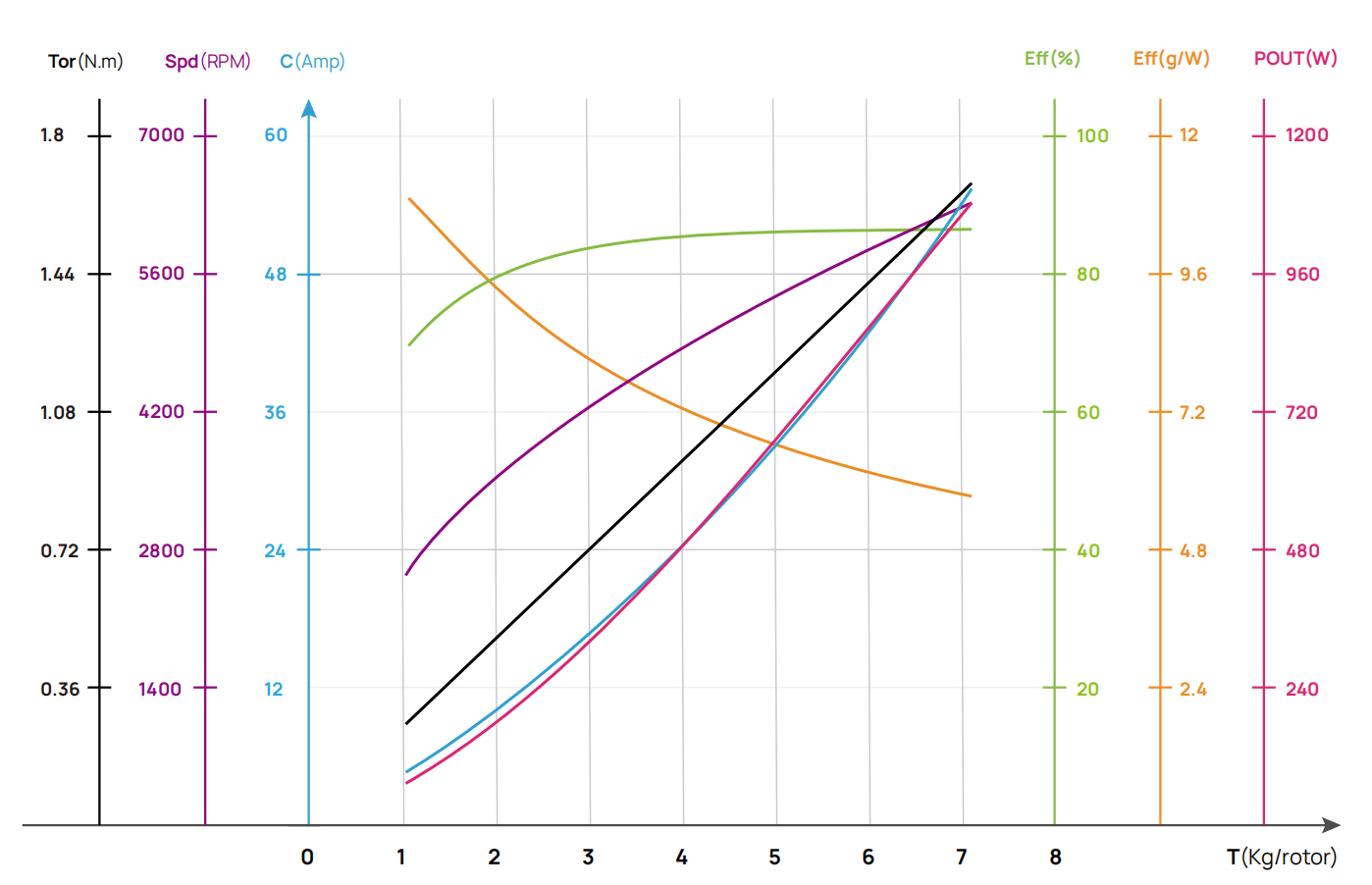

M6215 HP 320KV+MP21*6.3" 负载性能参数
6215320KVMP2163
M6215 HP 320KV+MP21*6.3" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) MP21*6.3" 33% 1084 4.3 100.4 2515 10.8 0.26 85.4 52.3
35% 1202 4.9 113.0 2639 10.6 0.29 96.0
37% 1333 5.5 127.7 2772 10.4 0.32 108.6
39% 1473 6.3 144.5 2910 10.2 0.35 122.8
42% 1696 7.5 173.1 3118 9.8 0.41 147.1
45% 1930 8.9 205.1 3324 9.4 0.46 174.3
48% 2170 10.4 240.0 3525 9.0 0.52 204.0
51% 2416 12.0 277.4 3717 8.7 0.57 235.8
54% 2666 13.7 317.1 3903 8.4 0.63 269.6
57% 2922 15.6 359.3 4083 8.1 0.69 305.4
60% 3184 17.5 404.3 4259 7.9 0.75 343.7
63% 3455 19.6 452.6 4432 7.6 0.82 384.7
66% 3736 21.9 504.6 4603 7.4 0.88 428.9
69% 4029 24.3 561.1 4775 7.2 0.95 477.0
72% 4334 27.0 622.7 4949 7.0 1.02 529.3
75% 4651 29.9 689.7 5123 6.7 1.10 586.2
78% 4979 33.0 762.1 5298 6.5 1.18 647.8
81% 5316 36.4 839.5 5472 6.3 1.26 713.6
84% 5655 39.9 920.3 5642 6.1 1.34 782.3
87% 5991 43.5 1002.0 5801 6.0 1.42 851.7
90% 6312 46.9 1081.1 5945 5.8 1.49 918.9
100% 7070 54.7 1261.0 6230 5.6 1.65 1071.8
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

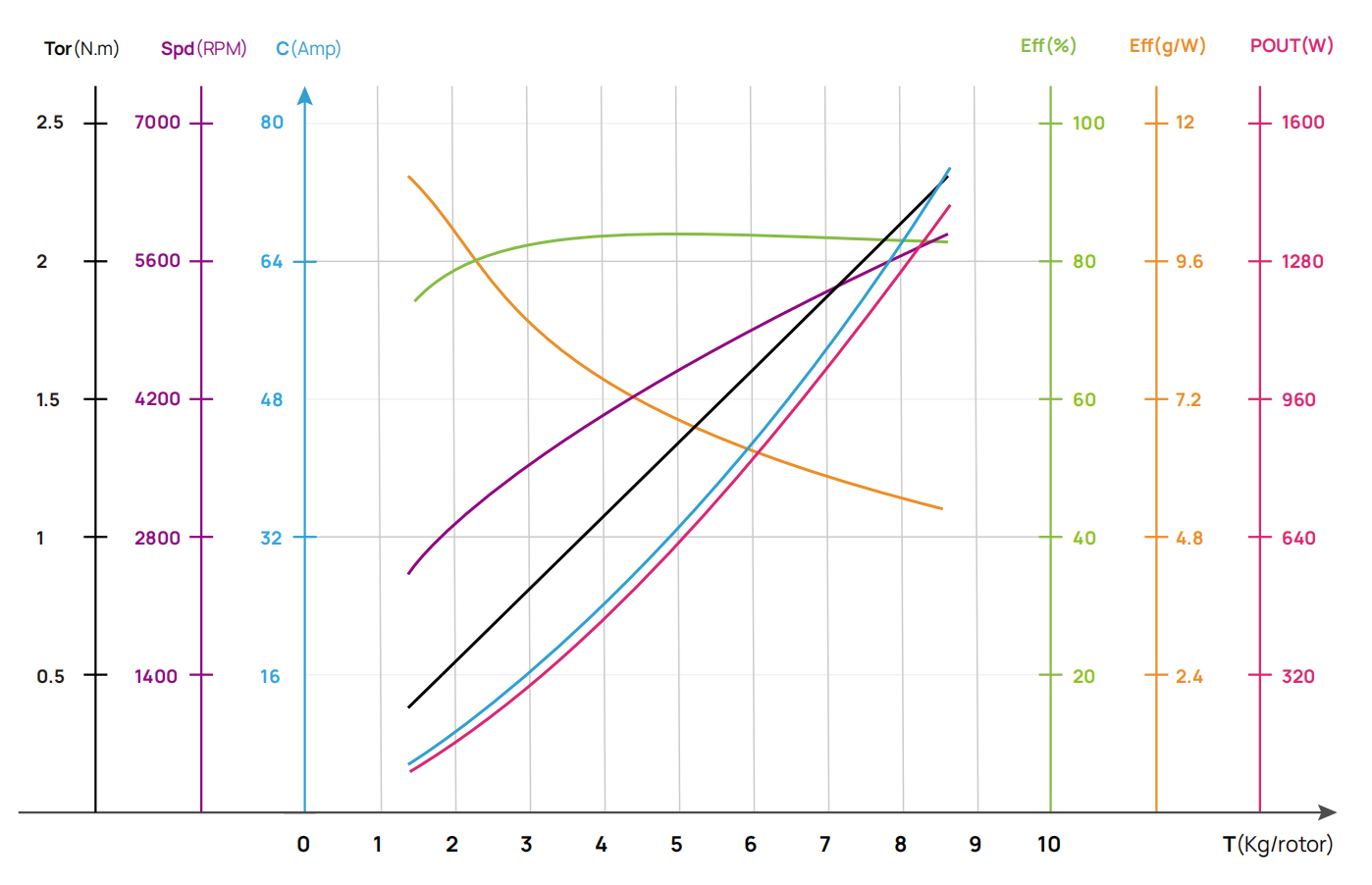

M6215 HP 320KV+MP22*7.8" 负载性能参数
6215320KVMP2278
M6215 HP 320KV+MP22*7.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) MP22*7.8" 33% 1392 5.5 127.5 2403 10.9 0.37 108.4 69.3
35% 1564 6.4 146.9 2537 10.6 0.42 124.8
37% 1745 7.3 169.1 2674 10.3 0.46 143.7
39% 1935 8.4 193.9 2813 10.0 0.51 164.8
42% 2230 10.2 235.5 3017 9.5 0.59 200.2
45% 2533 12.2 281.5 3215 9.0 0.67 239.3
48% 2844 14.3 331.1 3405 8.6 0.75 281.5
51% 3160 16.6 384.0 3585 8.2 0.84 326.4
54% 3481 19.1 440.1 3757 7.9 0.92 374.1
57% 3810 21.6 499.5 3921 7.6 1.00 424.6
60% 4147 24.4 562.6 4079 7.4 1.09 478.2
63% 4494 27.3 630.1 4233 7.1 1.18 535.6
66% 4853 30.4 702.7 4385 6.9 1.27 597.3
69% 5224 33.8 781.3 4536 6.7 1.37 664.1
72% 5608 37.5 866.4 4688 6.5 1.46 736.4
75% 6004 41.5 958.5 4841 6.3 1.57 814.7
78% 6408 45.8 1057.4 4995 6.1 1.68 898.8
81% 6817 50.4 1162.2 5150 5.9 1.78 987.8
84% 7223 55.1 1270.5 5302 5.7 1.89 1079.9
87% 7618 59.8 1378.8 5445 5.5 2.00 1172.0
90% 7988 64.3 1482.0 5573 5.4 2.09 1259.7
100% 8801 74.0 1705.3 5814 5.2 2.29 1449.5
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
