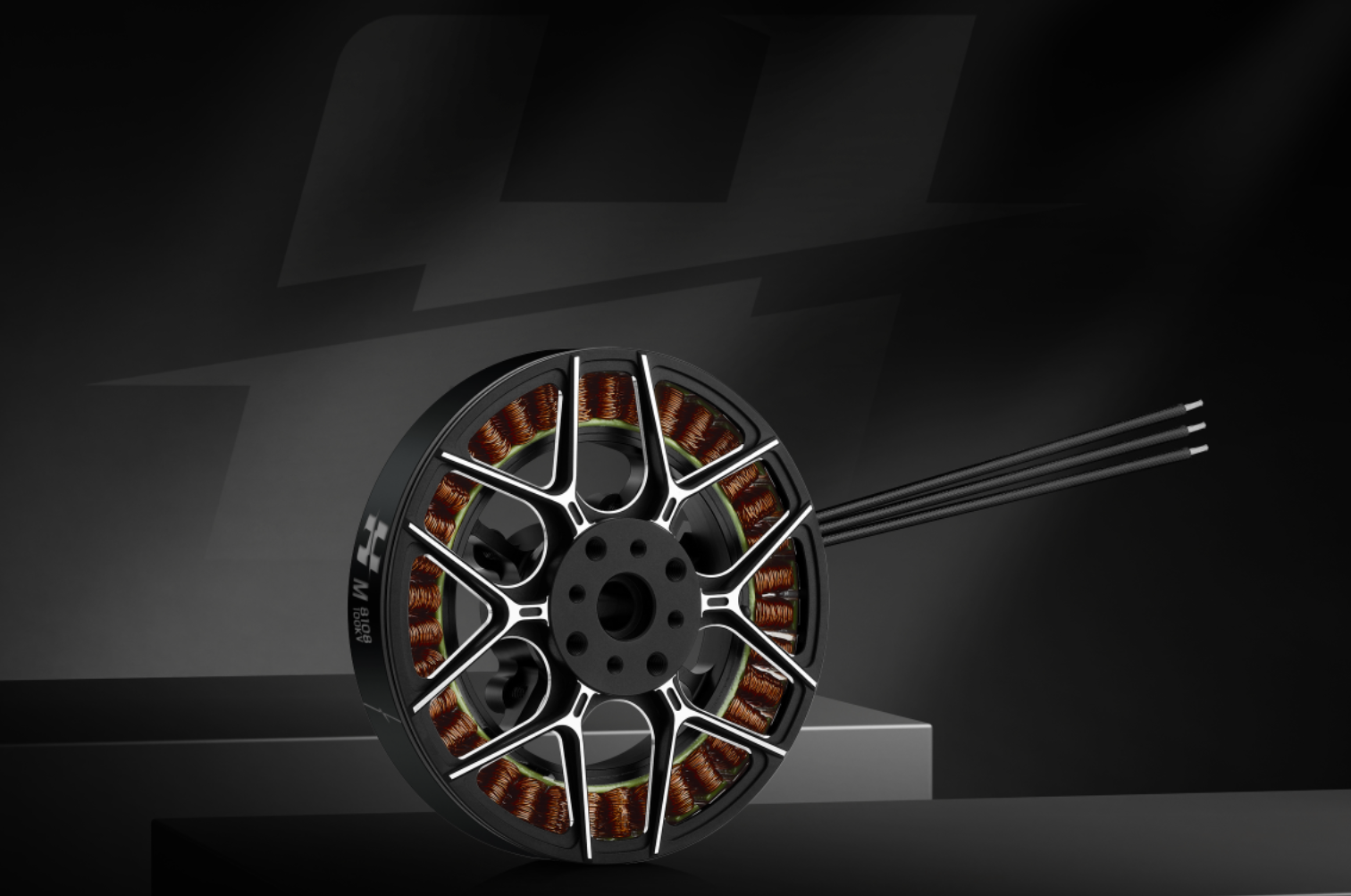

好盈M8108 UL无刷电机

8 月 ago
2 minutes

85f451e55cfdec30d8285cf83a8fa8d1

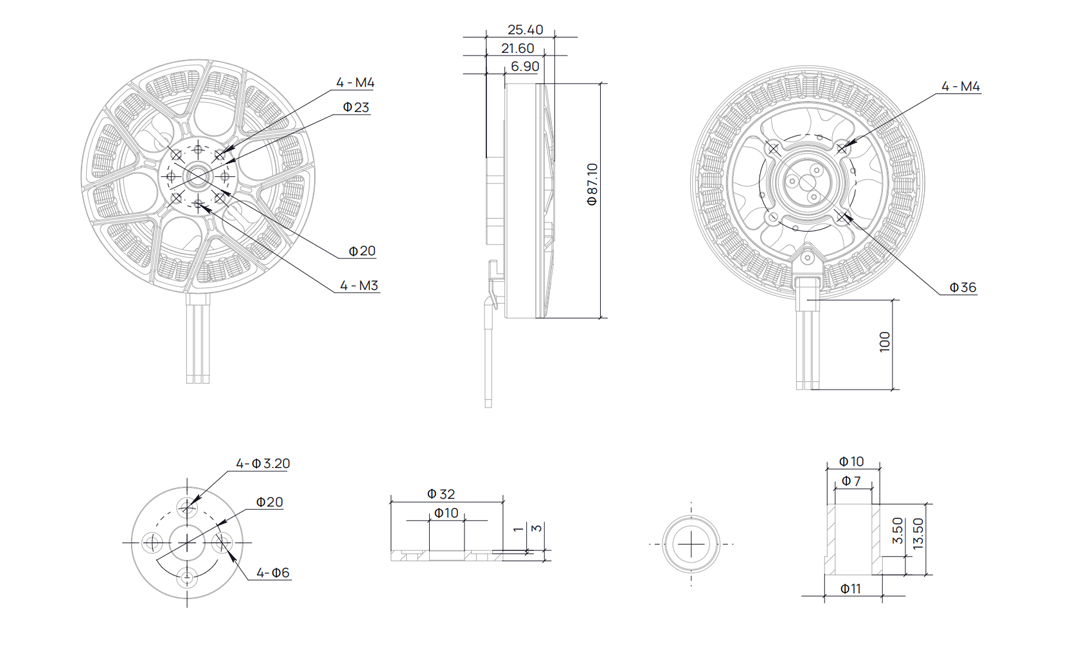

M8108 UL 工程图
8108UL-2
产品型号
M8108 UL 85KV M8108 UL 100KV M8108 UL 150KV
基本参数
电机尺寸 Φ87.1*H25.4mm Φ87.1*H25.4mm Φ87.1*H25.4mm
定子尺寸 Φ81mm Φ81mm Φ81mm
定子工艺 高品质矽钢片，防锈处理，耐180℃高温涂覆 高品质矽钢片，防锈处理，耐180℃高温涂覆 高品质矽钢片，防锈处理，耐180℃高温涂覆
漆包线等级 200℃ 200℃ 200℃
磁铁等级 180℃ 180℃ 180℃
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试
防尘防水等级 IPX5 IPX5 IPX5
槽极数 36槽42极 36槽42极 36槽42极
电机整体动平衡标准 ≤10mg ≤10mg ≤10mg
轴承型号 高品质防水轴承 高品质防水轴承 高品质防水轴承
出轴轴径 / / /
桨叶安装孔尺寸 4×M3@D20mm+4×M4@D23mm 4×M3@D20mm+4×M4@D23mm 4×M3@D20mm+4×M4@D23mm
电机安装孔尺寸 4×M4@D36mm 4×M4@D36mm 4×M4@D36mm
KV值 85 100 150
额定电压 12S LiPo 12S LiPo 6S LiPo
空载电流 0.91A 1.19A 1.41A
最大电流/A(非密闭环境温度 ≤25 ℃） 20.8A 33.8A 27.8A
最大功率 950W 1550W 640W
最大拉力 7.2kg 9.2kg 5.5kg
相间内阻 239.5 mΩ 165.2 mΩ 82.8 mΩ
出线规格 16 AWG 16 AWG 16 AWG
出线长度 100 mm 100 mm 100 mm
电机重量(含线) 237.4g 238.3g 242.8g
额定输入功率 330W 330W 330W
额定输出功率 280.5W 280.5W 280.5W
应用搭配推荐
多旋翼电机 M8108 UL 85KV M8108 UL 100KV M8108 UL 150KV
多旋翼桨叶 28*9.2"/29*9.5"
30*9.8"		 28*9.2"/29*9.5"
30*9.8"		 28*9.2"/29*9.5"
30*9.8"
搭配电调 XRotor Pro-H60A-14S XRotor Pro-H60A-14S XRotor Pro-H60A-14S
电池电压 12S LiPo 12S LiPo 6S LiPo
单轴应用拉力区间(kg) 2.5~3.5kg 2.5~3.5kg 2.5~3.5kg
四轴最大起飞重量(kg) 10~14kg 10~14kg 10~14kg

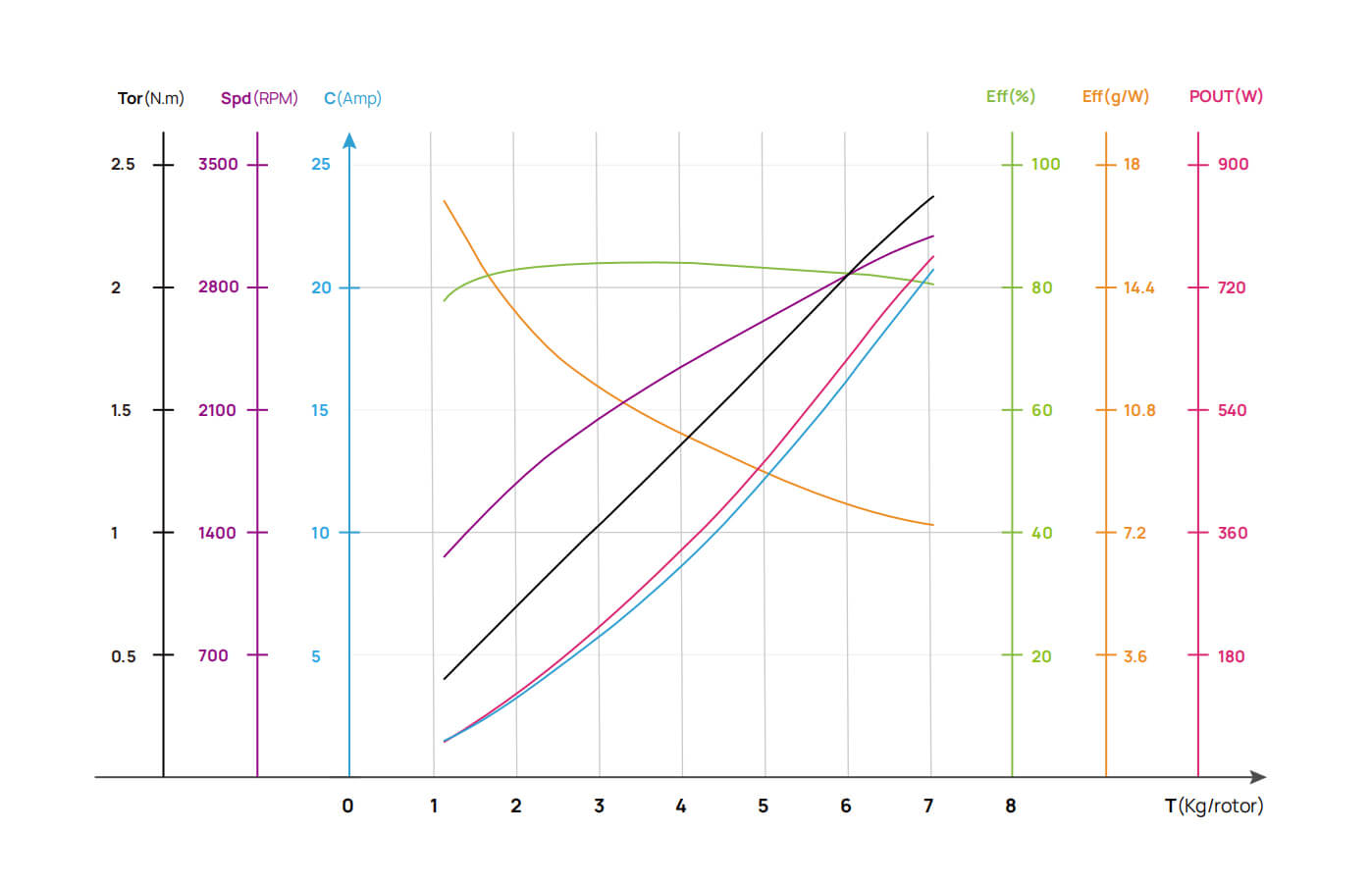

M8108 UL 85KV+GP29*9.5" 负载性能参数
8108-85KV-29x9.5-2
M8108 UL 85KV+GP29*9.5"数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) GP29*9.5" 33% 1171 1.5 69.6 1270 16.8 0.41 59.2 66.1
35% 1285 1.7 78.6 1331 16.3 0.45 66.8
37% 1413 1.9 89.4 1398 15.8 0.49 76.0
39% 1552 2.2 101.9 1467 15.2 0.54 86.6
42% 1778 2.7 123.7 1575 14.4 0.62 105.1
45% 2021 3.2 148.8 1683 13.6 0.70 126.5
48% 2279 3.8 176.9 1789 12.9 0.79 150.4
51% 2549 4.5 207.6 1891 12.3 0.88 176.5
54% 2828 5.2 240.8 1989 11.7 0.97 204.7
57% 3117 6.0 276.4 2083 11.3 1.06 235.0
60% 3412 6.8 314.6 2172 10.8 1.16 267.4
63% 3715 7.7 355.5 2259 10.5 1.26 302.2
66% 4024 8.7 399.5 2344 10.1 1.36 339.5
69% 4339 9.7 446.8 2428 9.7 1.47 379.8
72% 4657 10.8 497.7 2512 9.4 1.58 423.1
75% 4977 12.0 552.1 2596 9.0 1.69 469.3
78% 5296 13.2 609.5 2680 8.7 1.80 518.1
81% 5611 14.5 669.0 2763 8.4 1.91 568.7
84% 5917 15.8 729.0 2843 8.1 2.01 619.7
87% 6208 17.1 787.3 2916 7.9 2.11 669.2
90% 6476 18.3 841.4 2979 7.7 2.20 715.2
100% 7060 20.7 954.7 3092 7.4 2.37 811.5
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

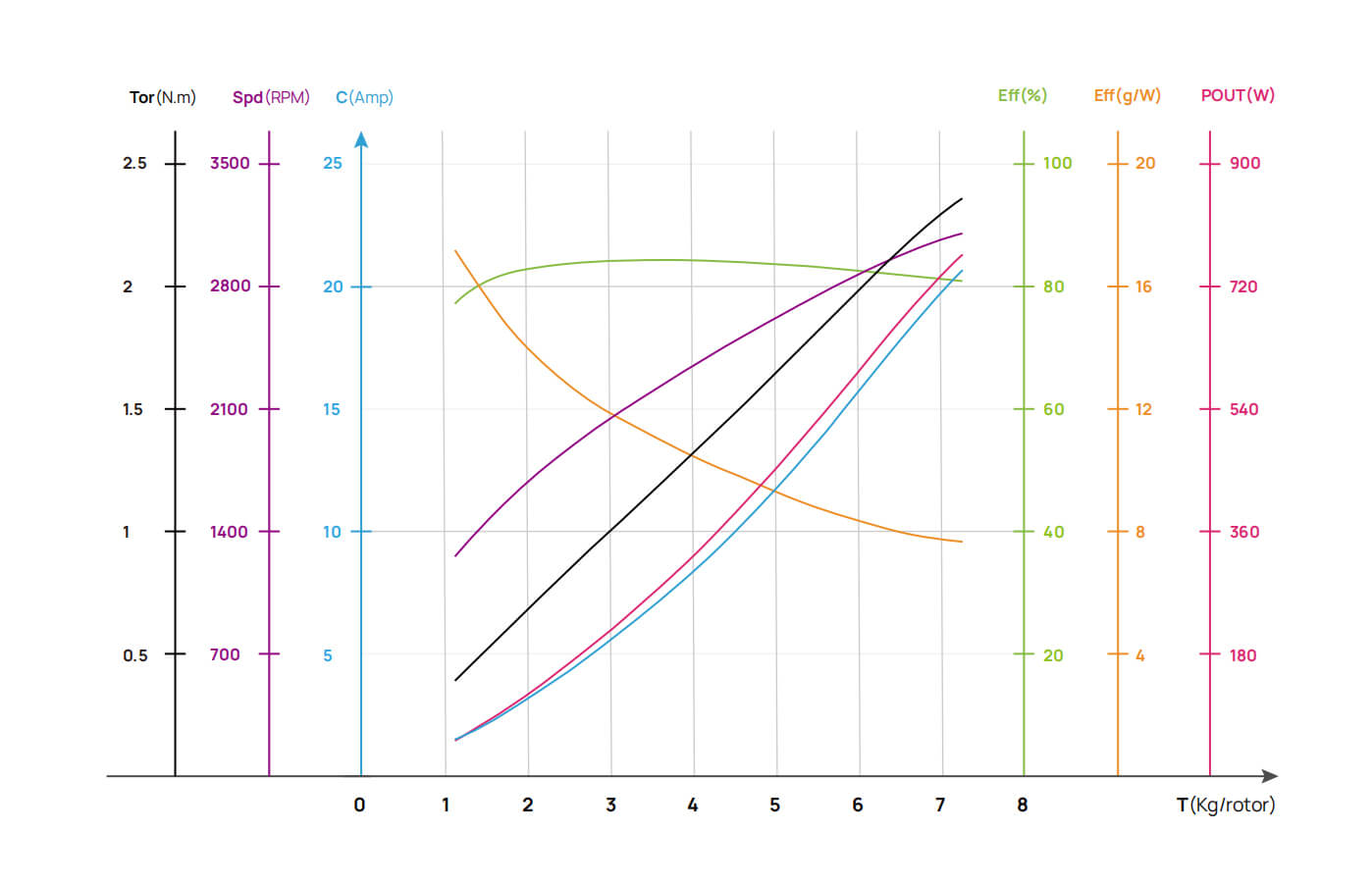

M8108 UL 85KV+ML30*9.8" 负载性能参数
8108-85KV-30x9.8-2
M8108 UL 85KV+ML30*9.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) ML30*9.8" 33% 1164 1.5 68.2 1269 17.1 0.40 58.0 69.2
35% 1274 1.7 76.7 1330 16.6 0.43 65.2
37% 1402 1.9 87.2 1397 16.1 0.48 74.2
39% 1545 2.2 99.6 1468 15.5 0.52 84.7
42% 1780 2.6 121.4 1578 14.7 0.60 103.2
45% 2035 3.2 146.4 1688 13.9 0.69 124.5
48% 2302 3.8 174.2 1794 13.2 0.77 148.1
51% 2578 4.4 204.4 1895 12.6 0.86 173.7
54% 2861 5.1 236.7 1993 12.1 0.95 201.2
57% 3149 5.9 271.1 2087 11.6 1.04 230.4
60% 3443 6.7 307.8 2178 11.2 1.14 261.6
63% 3741 7.5 347.0 2267 10.8 1.23 294.9
66% 4044 8.5 389.2 2355 10.4 1.33 330.8
69% 4353 9.4 434.7 2442 10.0 1.43 369.5
72% 4668 10.5 484.0 2529 9.6 1.53 411.4
75% 4988 11.7 537.0 2615 9.3 1.64 456.4
78% 5312 12.9 593.5 2699 8.9 1.75 504.5
81% 5636 14.2 652.9 2781 8.6 1.86 554.9
84% 5958 15.5 713.5 2857 8.4 1.97 606.5
87% 6271 16.8 773.3 2927 8.1 2.07 657.3
90% 6567 18.0 829.3 2988 7.9 2.17 704.9
100% 7258 20.6 949.1 3102 7.6 2.36 806.8
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

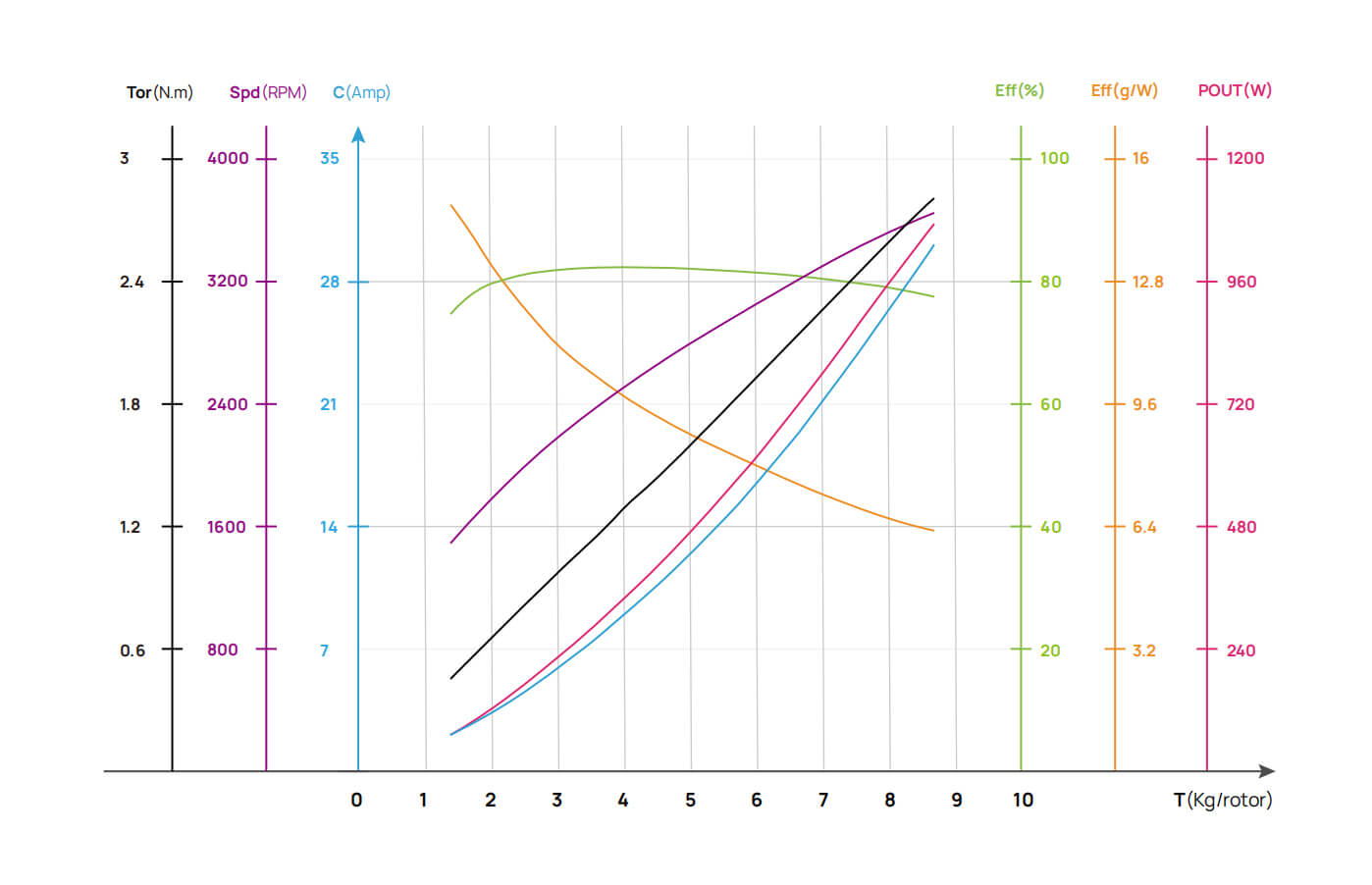

M8108 UL 100KV+GP28*9.2" 负载性能参数
8108-100KV-28x9.2-2
M8108 UL 100KV+GP28*9.2"数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V(12S LiPo) GP28*9.2" 33% 1438 2.1 97.8 1508 14.7 0.46 83.1 73.2
35% 1599 2.4 111.7 1587 14.3 0.52 94.9
37% 1778 2.8 128.5 1672 13.8 0.57 109.2
39% 1972 3.2 147.9 1760 13.3 0.64 125.7
42% 2281 3.9 181.4 1894 12.6 0.74 154.2
45% 2605 4.8 219.3 2024 11.9 0.84 186.4
48% 2937 5.7 260.7 2149 11.3 0.95 221.6
51% 3273 6.6 305.0 2268 10.7 1.05 259.2
54% 3613 7.6 351.9 2381 10.3 1.16 299.1
57% 3955 8.7 401.4 2488 9.9 1.27 341.2
60% 4301 9.9 454.0 2592 9.5 1.38 385.9
63% 4654 11.1 510.2 2692 9.1 1.49 433.7
66% 5014 12.4 570.7 2791 8.8 1.60 485.1
69% 5383 13.8 636.1 2890 8.5 1.72 540.7
72% 5763 15.4 707.4 2988 8.1 1.84 601.3
75% 6151 17.1 784.7 3087 7.8 1.97 667.0
78% 6547 18.9 868.1 3185 7.5 2.10 737.9
81% 6946 20.8 956.6 3282 7.3 2.24 813.1
84% 7338 22.8 1048.2 3373 7.0 2.37 890.9
87% 7714 24.8 1139.2 3458 6.8 2.50 968.3
90% 8059 26.6 1224.7 3530 6.6 2.61 1041.0
100% 8693 30.1 1384.4 3647 6.3 2.81 1176.7
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

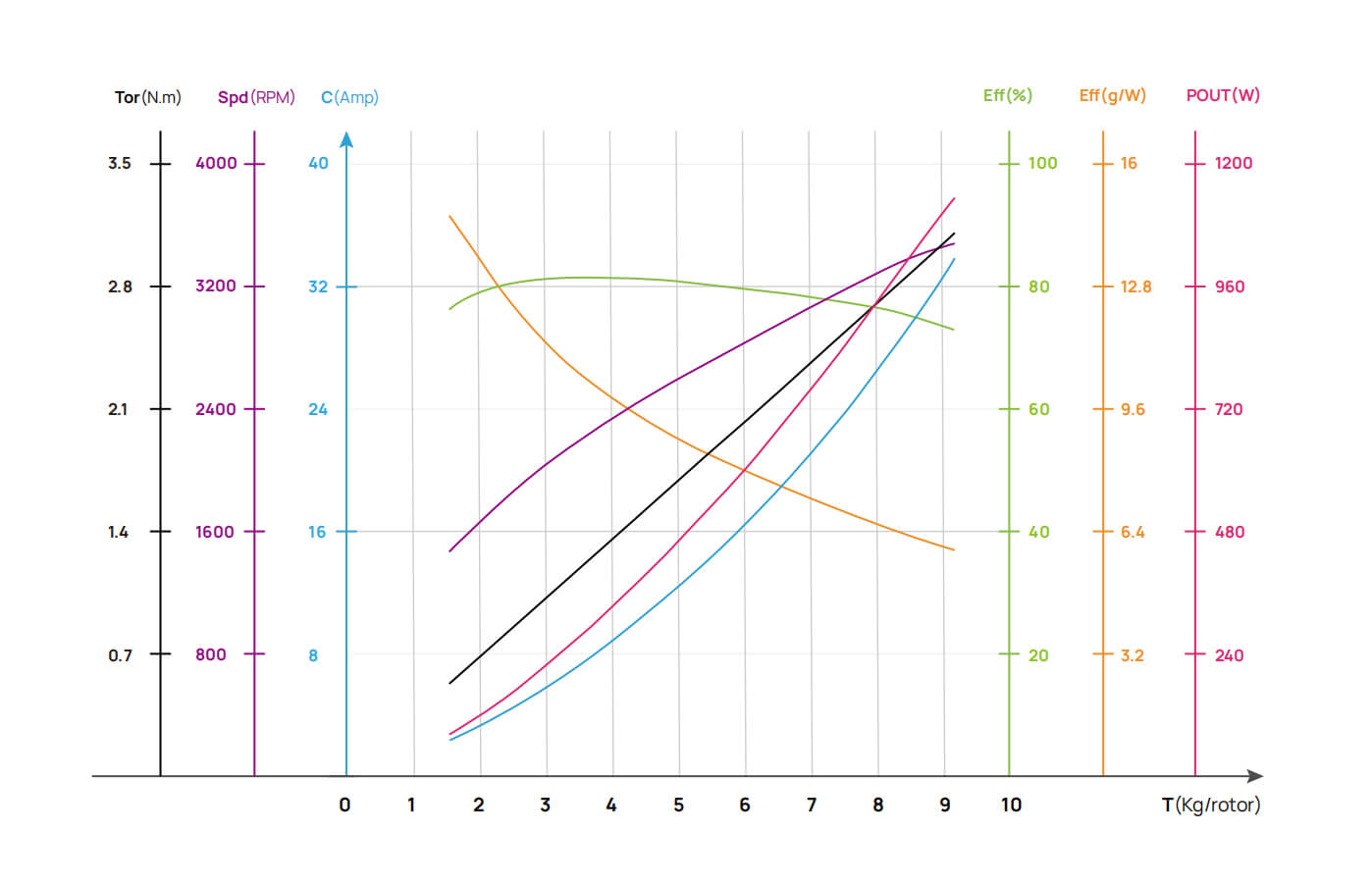

M8108 UL 100KV+GP29*9.5" 负载性能参数
8108-100KV-29x9.5-2
M8108 UL 100KV+GP29*9.5" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V(12S LiPo) GP29*9.5" 33% 1611 2.4 110.7 1486 14.5 0.54 94.1 77.4
35% 1795 2.8 127.4 1566 14.1 0.61 108.3
37% 1994 3.2 146.9 1649 13.6 0.67 124.9
39% 2205 3.7 169.0 1734 13.0 0.74 143.6
42% 2537 4.5 206.6 1862 12.3 0.85 175.6
45% 2884 5.4 249.1 1987 11.6 0.97 211.8
48% 3241 6.4 295.8 2106 11.0 1.09 251.5
51% 3604 7.5 346.3 2219 10.4 1.21 294.4
54% 3972 8.7 400.3 2326 9.9 1.34 340.3
57% 4344 9.9 457.8 2427 9.5 1.46 389.1
60% 4720 11.3 518.8 2524 9.1 1.59 441.0
63% 5101 12.7 583.8 2617 8.7 1.72 496.2
66% 5487 14.2 653.1 2709 8.4 1.85 555.1
69% 5878 15.8 727.1 2801 8.1 1.98 618.0
72% 6273 17.5 806.2 2892 7.8 2.11 685.3
75% 6670 19.4 890.6 2984 7.5 2.24 757.0
78% 7068 21.3 980.1 3076 7.2 2.38 833.1
81% 7461 23.3 1073.9 3165 6.9 2.51 912.8
84% 7842 25.4 1170.4 3249 6.7 2.64 994.9
87% 8204 27.5 1267.1 3324 6.5 2.77 1077.0
90% 8533 29.6 1359.8 3387 6.3 2.88 1155.8
100% 9187 33.8 1556.3 3480 5.9 3.11 1322.9
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

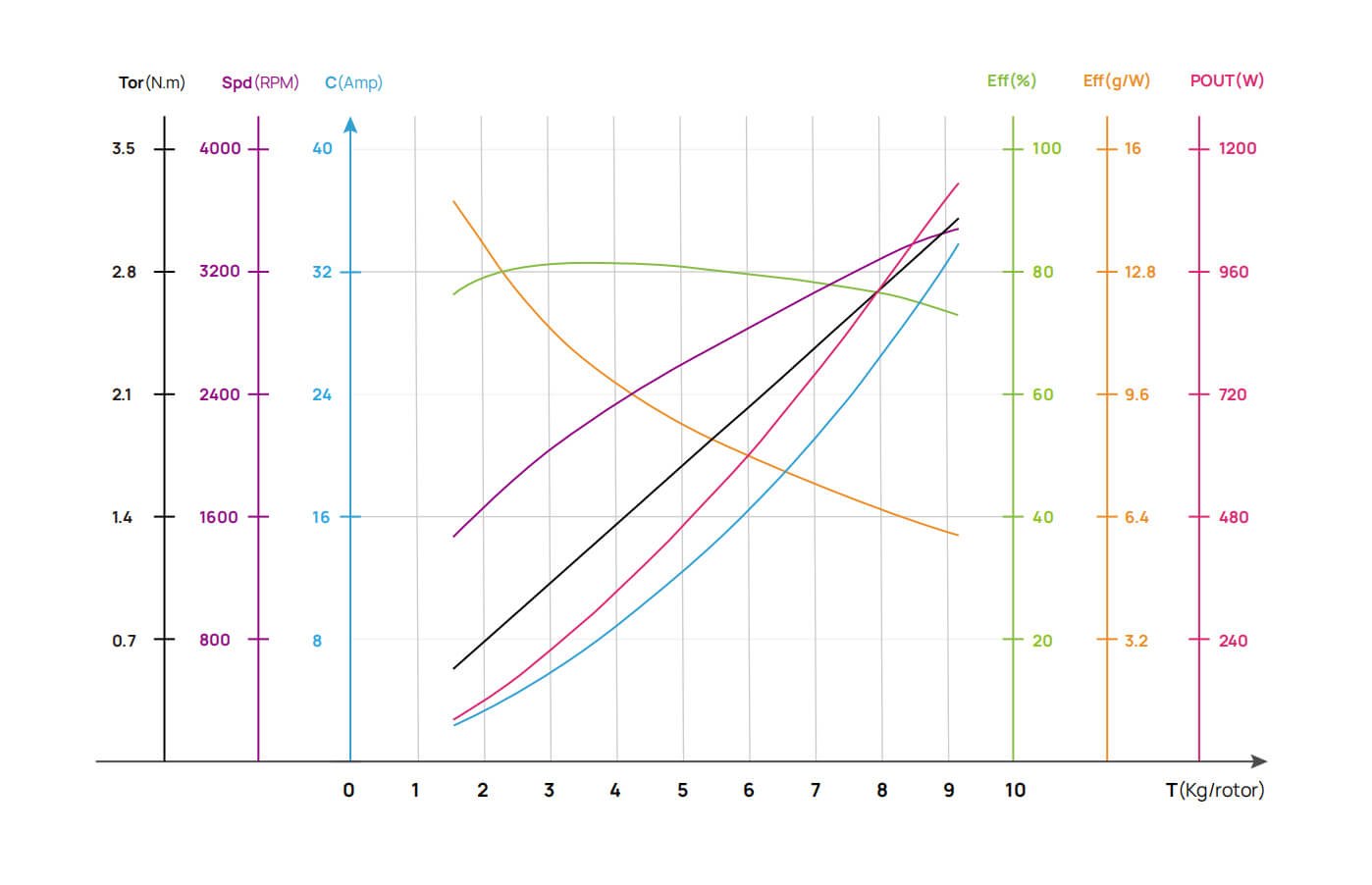

M8108 UL 150KV+GP28*9.2" 负载性能参数
8108-150KV-28x9.2-2
M8108 UL 150KV+GP28*9.2" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) GP28*9.2" 33% 871 2.0 47.2 1096 18.5 0.30 40.1 54.2
35% 968 2.3 53.7 1151 18.0 0.33 45.7
37% 1070 2.7 61.2 1207 17.5 0.37 52.0
39% 1178 3.0 69.5 1266 16.9 0.40 59.1
42% 1349 3.6 83.6 1355 16.1 0.46 71.1
45% 1529 4.3 99.6 1445 15.4 0.52 84.7
48% 1720 5.1 117.4 1535 14.6 0.59 99.8
51% 1919 5.9 137.0 1623 14.0 0.66 116.4
54% 2127 6.9 158.4 1709 13.4 0.72 134.6
57% 2344 7.9 181.6 1793 12.9 0.80 154.3
60% 2569 9.0 206.7 1875 12.4 0.87 175.7
63% 2802 10.1 234.0 1954 12.0 0.95 198.9
66% 3043 11.4 263.5 2032 11.5 1.03 224.0
69% 3290 12.8 295.3 2109 11.1 1.11 251.0
72% 3542 14.3 329.6 2185 10.7 1.19 280.2
75% 3798 15.9 366.3 2262 10.4 1.28 311.3
78% 4054 17.6 404.9 2339 10.0 1.37 344.2
81% 4307 19.3 445.0 2414 9.7 1.46 378.2
84% 4554 21.0 485.3 2487 9.4 1.54 412.5
87% 4789 22.8 524.7 2554 9.1 1.62 446.0
90% 5005 24.3 561.3 2611 8.9 1.70 477.1
100% 5483 27.8 640.0 2712 8.6 1.84 544.0
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

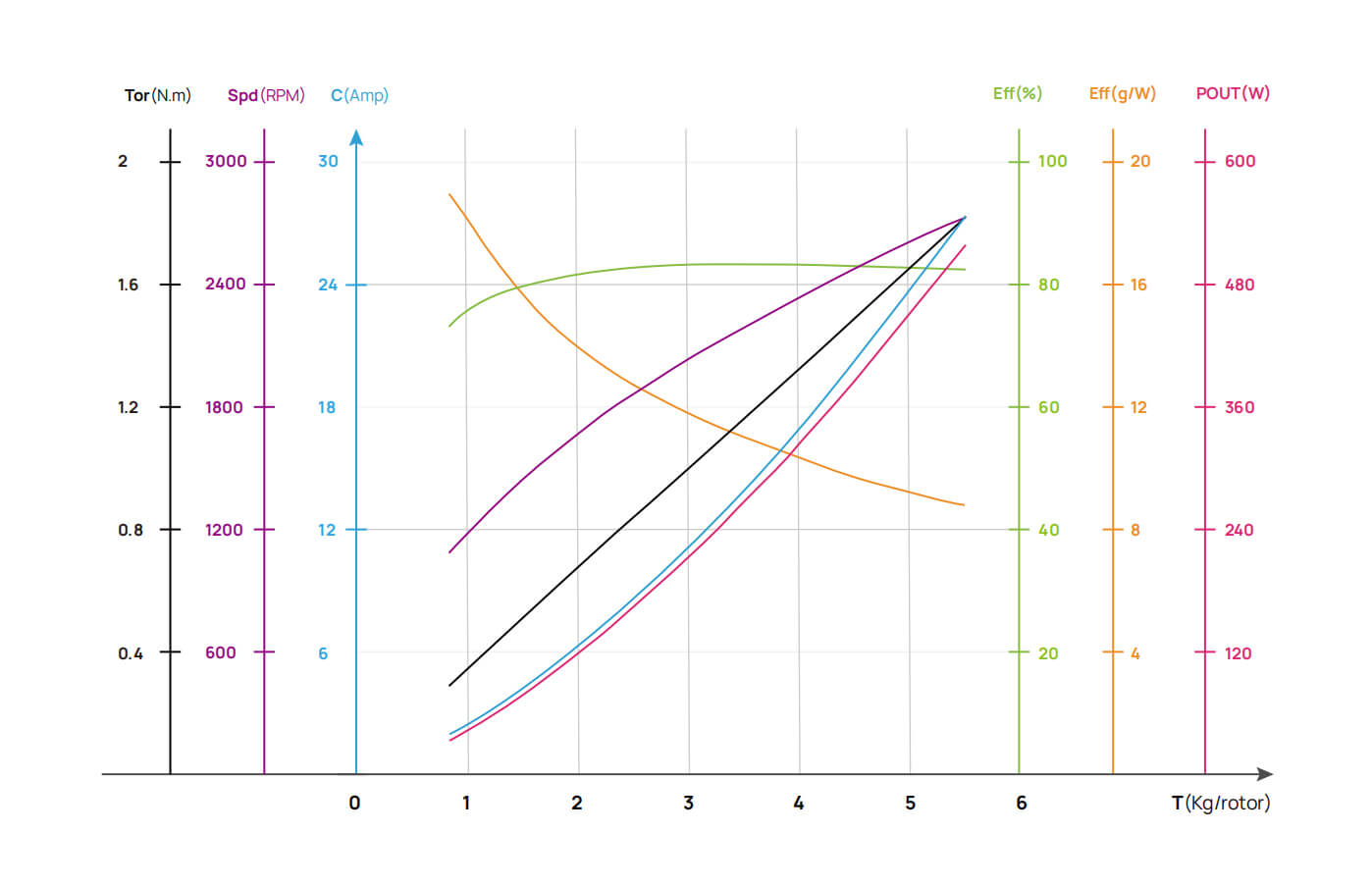

M8108 UL 150KV+GP29*9.5" 负载性能参数
8108-150KV-29x9.5-2
M8108 UL 150KV+GP29*9.5" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) GP29*9.5" 33% 869 2.0 46.1 1096 18.9 0.30 39.2 53.6
35% 963 2.3 52.4 1151 18.4 0.33 44.5
37% 1064 2.6 59.6 1208 17.8 0.36 50.7
39% 1171 2.9 67.8 1266 17.3 0.40 57.6
42% 1341 3.5 81.7 1356 16.4 0.45 69.5
45% 1522 4.2 97.6 1447 15.6 0.51 82.9
48% 1712 5.0 115.2 1537 14.9 0.58 97.9
51% 1911 5.8 134.4 1625 14.2 0.64 114.3
54% 2117 6.7 155.4 1711 13.6 0.71 132.1
57% 2332 7.7 178.1 1796 13.1 0.78 151.4
60% 2555 8.8 202.5 1878 12.6 0.85 172.1
63% 2786 9.9 228.9 1958 12.2 0.93 194.6
66% 3026 11.2 257.4 2037 11.8 1.00 218.8
69% 3273 12.5 288.2 2115 11.4 1.08 245.0
72% 3528 13.9 321.4 2193 11.0 1.17 273.2
75% 3788 15.5 356.9 2269 10.6 1.25 303.4
78% 4050 17.1 394.7 2345 10.3 1.34 335.5
81% 4312 18.8 434.1 2419 9.9 1.42 369.0
84% 4569 20.6 474.2 2490 9.6 1.51 403.1
87% 4814 22.3 513.8 2556 9.4 1.59 436.8
90% 5040 23.9 551.1 2615 9.1 1.66 468.4
100% 5517 27.3 629.8 2726 8.8 1.82 535.4
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
