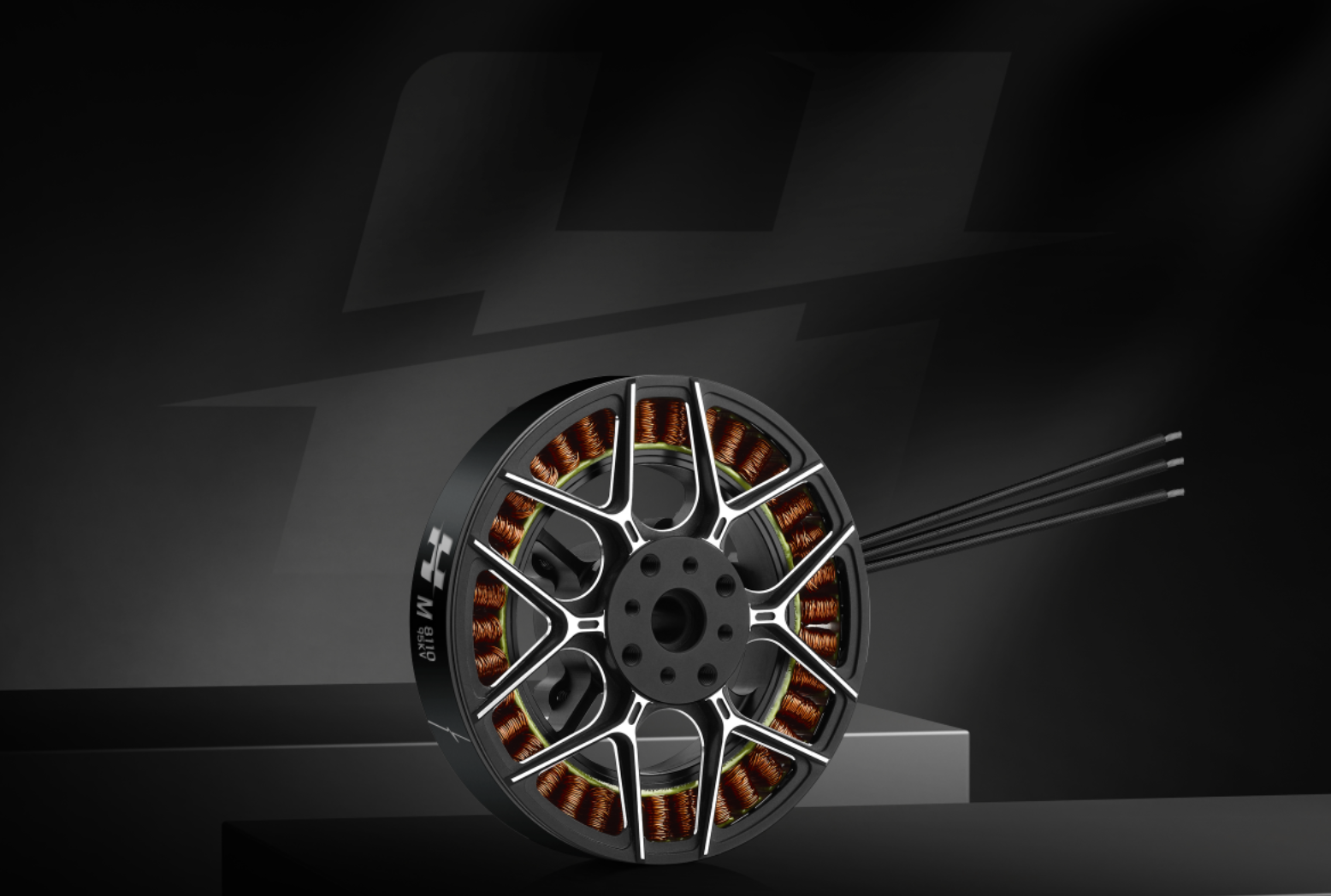

好盈M8110 UL无刷电机

8 月 ago

2 minutes

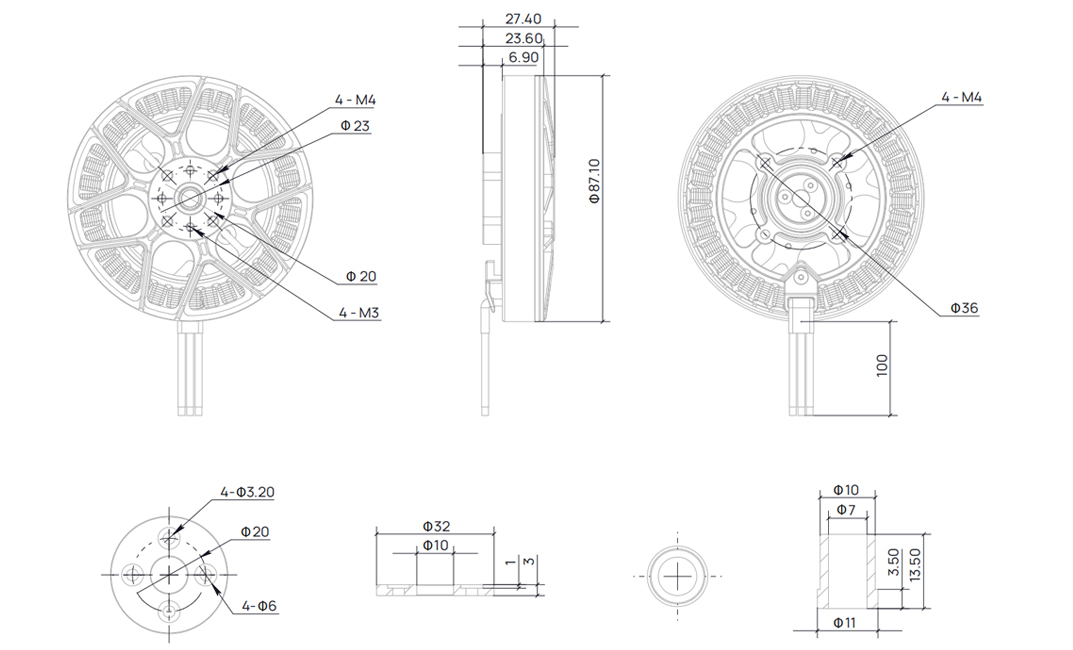

M8110 UL 工程图

产品型号

M8110 UL 95KV

M8110 UL 110KV

基本参数

电机尺寸	Φ87.1*H27.4mm	Φ87.1*H27.4mm
定子尺寸	Φ81mm	Φ81mm
定子工艺	高品质矽钢片，防锈处理，耐180℃高温涂覆	高品质矽钢片，防锈处理，耐180℃高温涂覆
漆包线等级	200℃	200℃
磁铁等级	180℃	180℃
线圈绝缘测试	500V交流耐压测试	500V交流耐压测试
防尘防水等级	IPX5	IPX5
槽极数	36槽42极	36槽42极
电机整体动平衡标准	≤10mg	≤10mg
轴承型号	高品质防水轴承	高品质防水轴承
出轴轴径	/	/
桨叶安装孔尺寸	4×M3@D20mm+4×M4@D23mm	4×M3@D20mm+4×M4@D23mm
电机安装孔尺寸	4×M4@D36mm	4×M4@D36mm
KV值	95	110
额定电压	12S LiPo	12S LiPo
空载电流	1.1A	1.27A
最大电流/A(非密闭环境温度 ≤25 ℃）	43.3A	39.2A
最大功率	2000W	1800W
最大拉力	11.4kg	11.1kg
相间内阻	132.9 mΩ	112.3 mΩ
出线规格	16 AWG	16 AWG
出线长度	100 mm	100 mm
电机重量(含线)	300.5g	301.5g
额定输入功率	390W	390W
额定输出功率	331.5W	331.5W

应用搭配推荐

多旋翼电机	M8110 UL 95KV	M8110 UL 110KV
多旋翼桨叶	289.2"/299.5" 309.8"/3210.5"	289.2"/299.5" 309.8"/3210.5"
搭配电调	XRotor Pro-H60A-14S	XRotor Pro-H60A-14S
电池电压	12S LiPo	12S LiPo
单轴应用拉力区间(kg)	3.0~4.0kg	3.0~4.0kg
四轴最大起飞重量(kg)	12.0~16.0kg	12.0~16.0kg

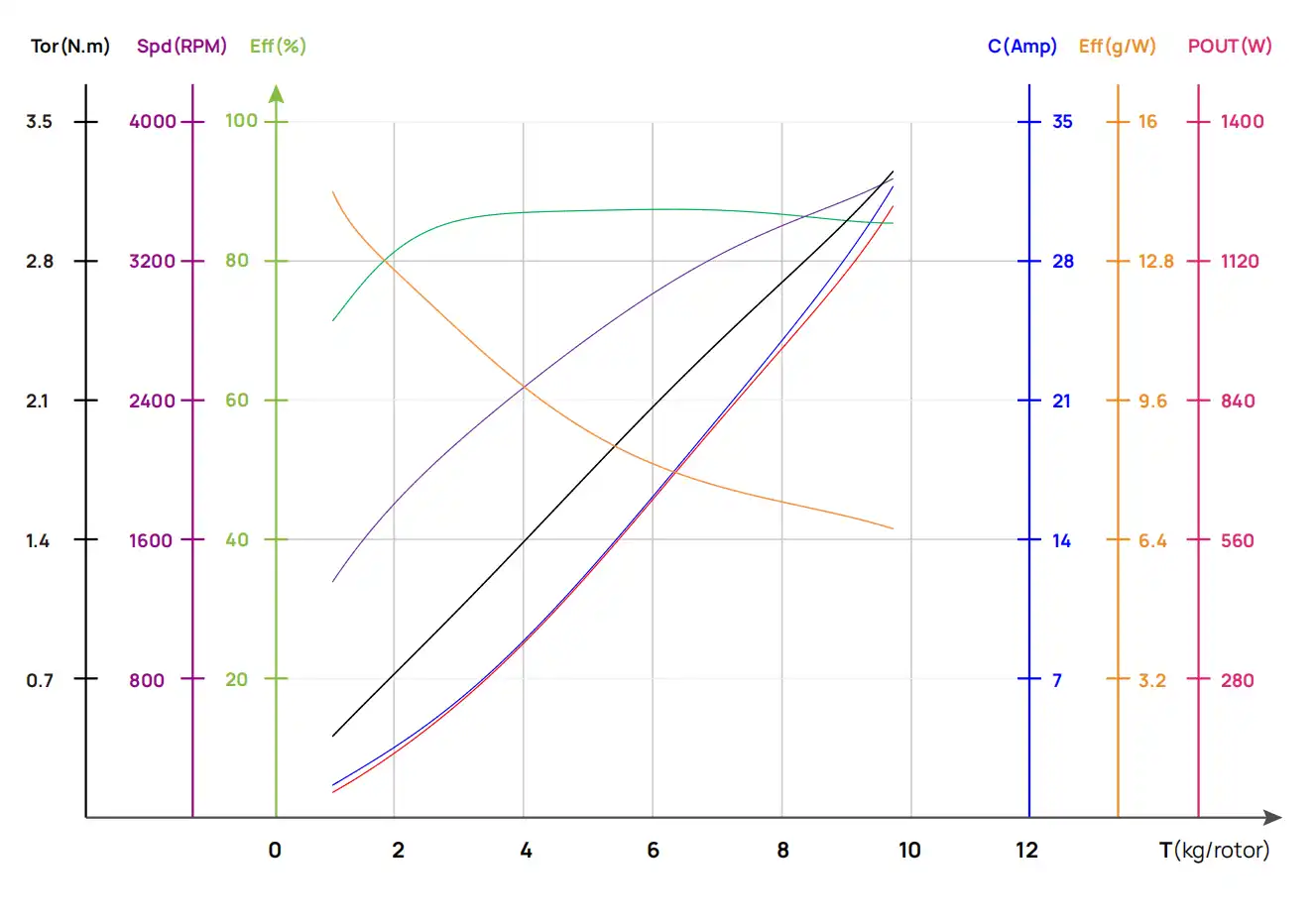

M8110 UL 95KV+GP29*9.5" 负载性能参数

M8110 UL 95KV+GP29*9.5"数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	GP29*9.5"	33%	1241	1.9	88.0	1367	14.1	0.43	74.8	65.1
		35%	1351	2.1	98.1	1428	13.8	0.47	83.4
		37%	1491	2.4	110.8	1501	13.5	0.52	94.1
		39%	1653	2.7	125.7	1581	13.2	0.57	106.8
		42%	1929	3.3	151.8	1707	12.7	0.67	129.0
		45%	2232	3.9	181.8	1833	12.3	0.77	154.6
		48%	2551	4.7	215.7	1955	11.8	0.87	183.4
		51%	2877	5.5	253.3	2071	11.4	0.98	215.3
		54%	3207	6.4	294.4	2182	10.9	1.09	250.2
		57%	3539	7.4	338.7	2289	10.4	1.21	287.9
		60%	3870	8.4	386.3	2392	10.0	1.32	328.4
		63%	4203	9.5	437.1	2492	9.6	1.44	371.5
		66%	4541	10.7	491.1	2591	9.2	1.55	417.5
		69%	4886	11.9	548.8	2689	8.9	1.67	466.5
		72%	5242	13.3	610.5	2787	8.6	1.80	518.9
		75%	5615	14.7	676.5	2885	8.3	1.93	575.1
		78%	6007	16.2	747.3	2983	8.0	2.06	635.2
		81%	6422	17.9	823.1	3079	7.8	2.20	699.6
		84%	6862	19.6	903.9	3173	7.6	2.34	768.3
		87%	7330	21.5	990.1	3261	7.4	2.49	841.6
		90%	7823	23.5	1082.3	3345	7.2	2.64	919.9
		100%	9515	31.3	1439.5	3616	6.6	3.20	1223.5

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

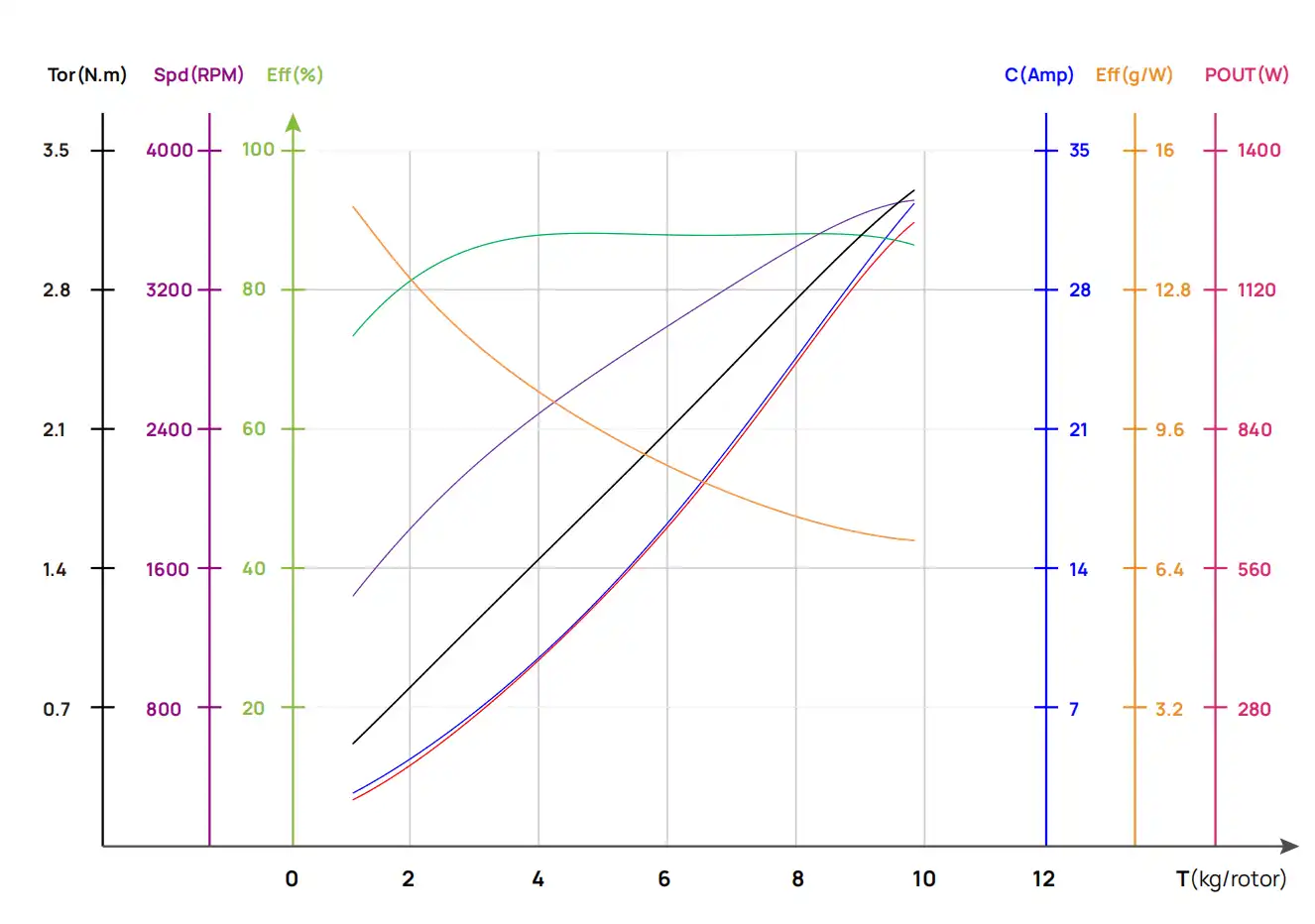

M8110 UL 95KV+ML30*9.8" 负载性能参数

M8110 UL 95KV+ML30*9.8" 数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	ML30*9.8"	33%	1281	1.9	89.6	1366	14.3	0.45	76.1	73.6
		35%	1421	2.2	101.3	1433	14.0	0.49	86.1
		37%	1575	2.5	114.8	1505	13.7	0.54	97.6
		39%	1743	2.8	130.1	1580	13.4	0.60	110.6
		42%	2015	3.4	156.5	1698	12.9	0.69	133.0
		45%	2311	4.1	186.9	1818	12.4	0.79	158.8
		48%	2626	4.8	221.2	1939	11.9	0.89	188.0
		51%	2956	5.6	259.3	2057	11.4	1.00	220.4
		54%	3298	6.5	301.1	2172	11.0	1.12	256.0
		57%	3650	7.5	346.4	2282	10.5	1.23	294.5
		60%	4008	8.6	395.1	2388	10.1	1.35	335.8
		63%	4371	9.7	447.0	2490	9.8	1.47	380.0
		66%	4736	10.9	502.2	2588	9.4	1.59	426.9
		69%	5105	12.2	560.7	2683	9.1	1.71	476.6
		72%	5477	13.5	622.6	2776	8.8	1.84	529.2
		75%	5853	14.9	688.3	2870	8.5	1.96	585.1
		78%	6237	16.5	758.3	2963	8.2	2.09	644.5
		81%	6631	18.1	833.2	3059	8.0	2.23	708.2
		84%	7040	19.8	913.9	3157	7.7	2.37	776.8
		87%	7472	21.8	1001.6	3259	7.5	2.52	851.4
		90%	7933	23.8	1097.4	3363	7.2	2.68	932.8
		100%	9708	31.6	1454.1	3628	6.7	3.22	1236.0

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

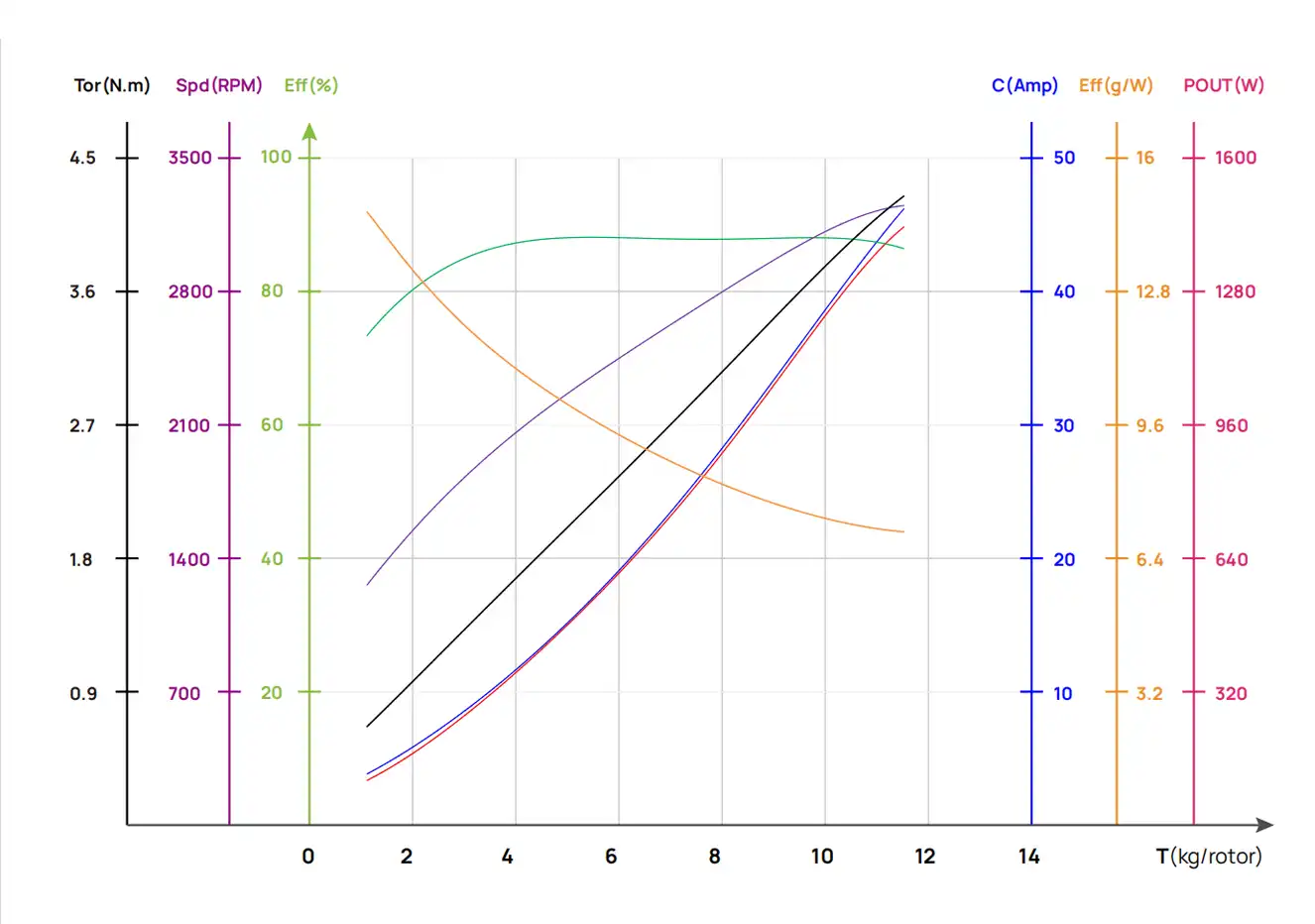

M8110 UL 95KV+GP32*10.5" 负载性能参数

M8110 UL 95KV+GP32*10.5" 数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	GP32*10.5"	33%	1654	2.5	116.5	1307	14.2	0.64	99.0	87.1
		35%	1812	2.8	130.3	1364	13.9	0.69	110.7
		37%	1996	3.2	147.2	1428	13.6	0.76	125.1
		39%	2202	3.6	167.3	1498	13.2	0.84	142.2
		42%	2545	4.4	203.0	1609	12.5	0.97	172.5
		45%	2918	5.3	245.1	1723	11.9	1.11	208.3
		48%	3313	6.4	293.1	1836	11.3	1.25	249.1
		51%	3722	7.5	346.3	1946	10.7	1.40	294.3
		54%	4141	8.8	404.2	2050	10.2	1.56	343.5
		57%	4562	10.1	466.2	2150	9.8	1.72	396.2
		60%	4985	11.6	531.9	2243	9.4	1.87	452.1
		63%	5406	13.1	601.2	2332	9.0	2.03	511.0
		66%	5825	14.6	674.0	2417	8.6	2.18	572.9
		69%	6243	16.3	750.4	2498	8.3	2.34	637.8
		72%	6661	18.0	830.9	2579	8.0	2.49	706.3
		75%	7082	19.9	916.2	2658	7.7	2.65	778.7
		78%	7510	21.9	1007.2	2738	7.5	2.81	856.1
		81%	7950	24.0	1105.4	2820	7.2	2.98	939.6
		84%	8408	26.3	1212.5	2904	6.9	3.15	1030.6
		87%	8890	28.9	1330.5	2991	6.7	3.34	1130.9
		90%	9405	31.7	1461.9	3079	6.4	3.53	1242.6
		100%	11354	43.3	1992.2	3301	5.7	4.22	1693.4

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

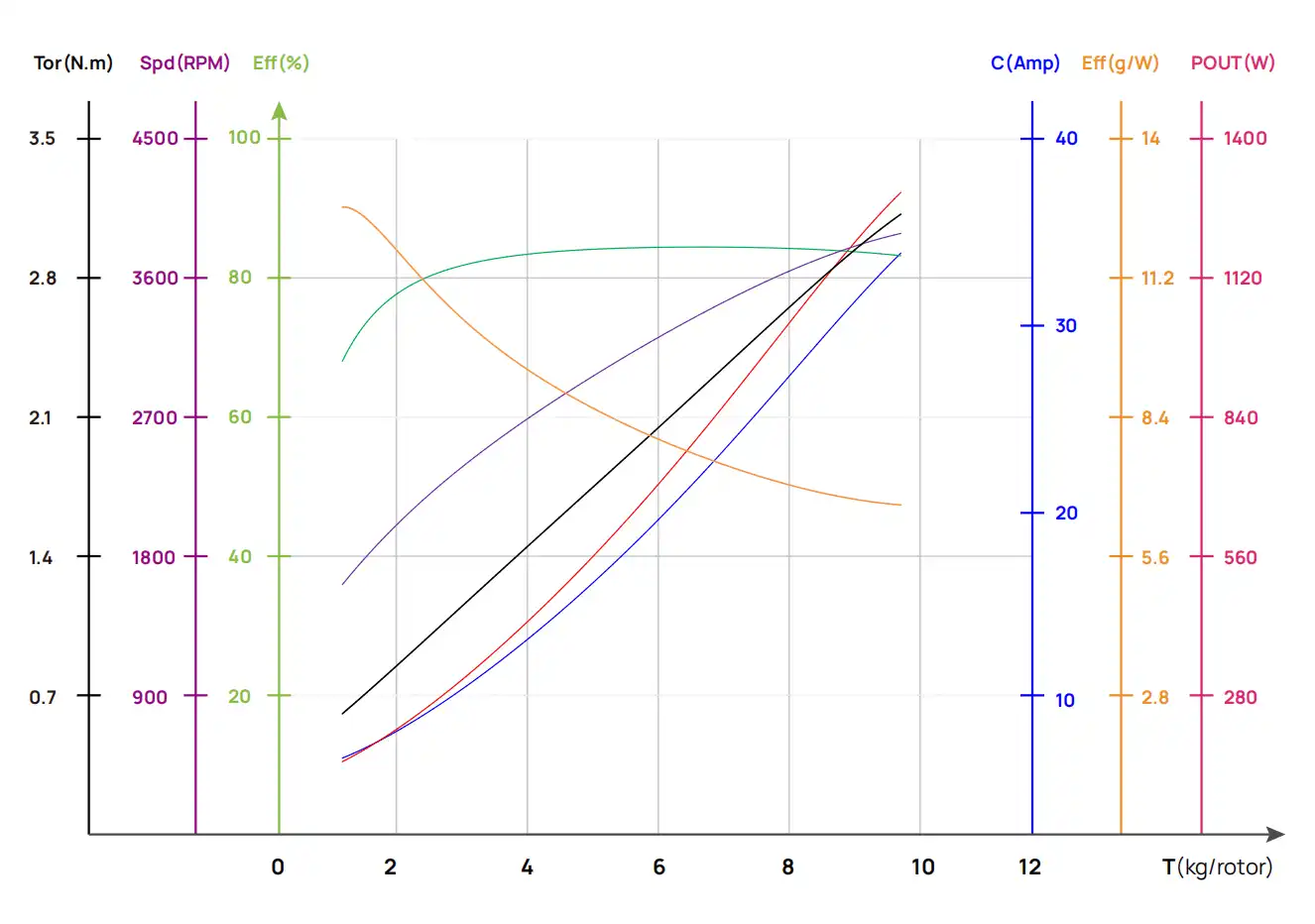

M8110 UL 110KV+GP28*9.2" 负载性能参数

M8110 UL 110KV+GP28*9.2" 数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	GP28*9.2"	33%	1284	2.2	99.4	1484	12.9	0.44	84.5	68.5
		35%	1404	2.4	109.1	1550	12.9	0.47	92.7
		37%	1553	2.6	121.8	1629	12.7	0.52	103.6
		39%	1725	3.0	137.6	1717	12.5	0.58	117.0
		42%	2015	3.6	166.5	1855	12.1	0.67	141.6
		45%	2332	4.4	201.2	1996	11.6	0.77	171.0
		48%	2665	5.2	240.6	2134	11.1	0.88	204.5
		51%	3007	6.2	283.8	2266	10.6	0.99	241.2
		54%	3353	7.2	330.1	2391	10.2	1.10	280.6
		57%	3699	8.2	379.0	2509	9.8	1.22	322.1
		60%	4045	9.3	430.1	2622	9.4	1.33	365.6
		63%	4392	10.5	483.5	2729	9.1	1.44	411.0
		66%	4740	11.7	539.5	2834	8.8	1.55	458.6
		69%	5094	13.0	598.7	2936	8.5	1.67	508.9
		72%	5457	14.4	661.8	3038	8.2	1.78	562.6
		75%	5833	15.8	729.9	3140	8.0	1.91	620.4
		78%	6228	17.5	804.2	3244	7.7	2.03	683.5
		81%	6645	19.2	885.7	3350	7.5	2.17	752.9
		84%	7090	21.2	975.7	3457	7.3	2.32	829.4
		87%	7565	23.3	1075.0	3566	7.0	2.47	913.8
		90%	8074	25.7	1183.8	3674	6.8	2.64	1006.2
		100%	9915	34.0	1565.5	3964	6.3	3.19	1330.6

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

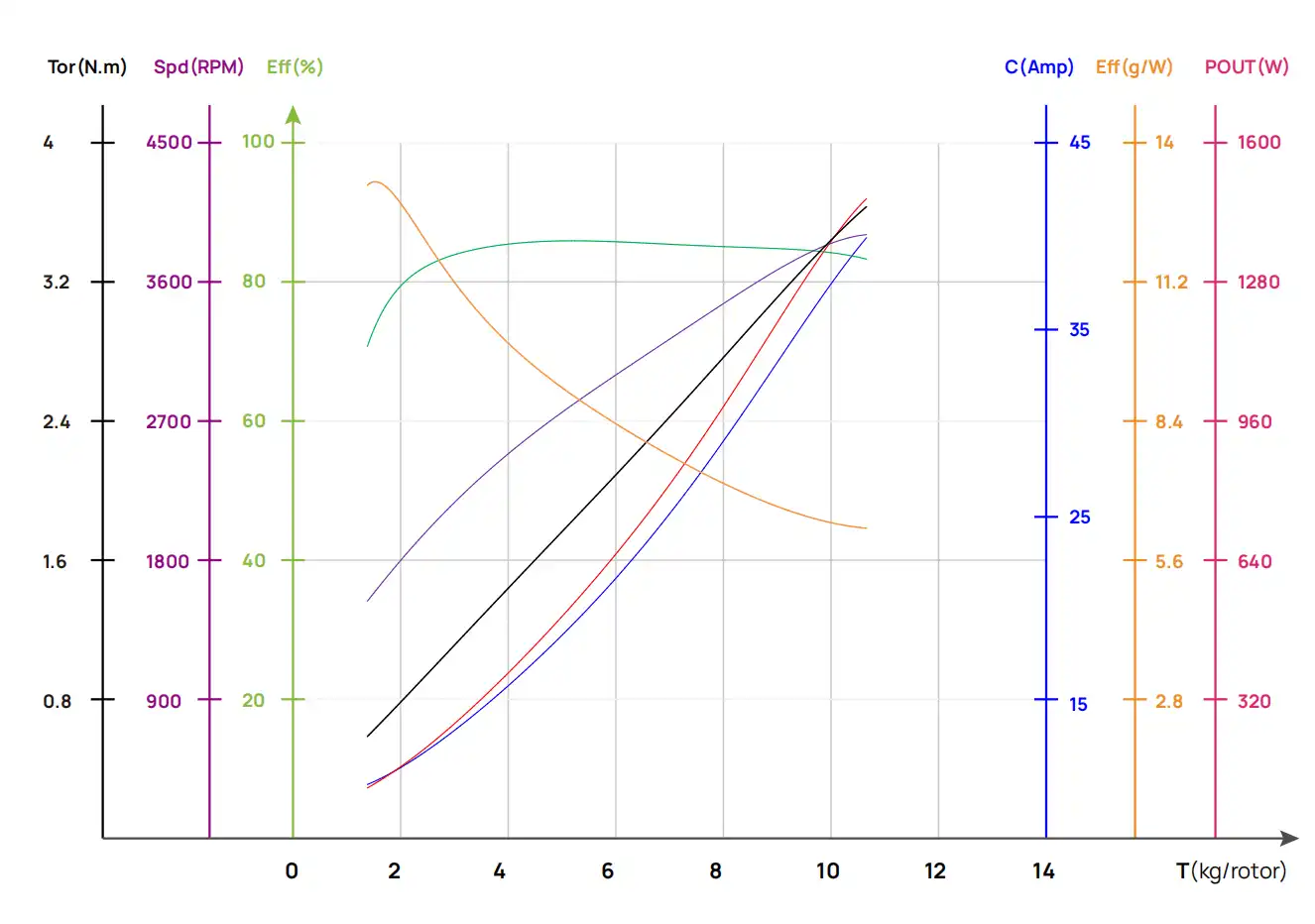

M8110 UL 110KV+GP29*9.5" 负载性能参数

M8110 UL 110KV+GP29*9.5" 数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	GP29*9.5"	33%	1420	2.4	108.5	1461	13.1	0.50	92.2	78.6
		35%	1581	2.6	120.5	1533	13.1	0.55	102.4
		37%	1761	2.9	135.5	1612	13.0	0.61	115.2
		39%	1957	3.3	153.5	1696	12.7	0.68	130.5
		42%	2276	4.0	186.1	1827	12.2	0.78	158.2
		45%	2619	4.9	224.8	1960	11.7	0.90	191.1
		48%	2980	5.8	268.9	2092	11.1	1.02	228.6
		51%	3353	6.9	317.7	2220	10.6	1.15	270.0
		54%	3735	8.0	370.3	2342	10.1	1.27	314.8
		57%	4122	9.3	426.3	2458	9.7	1.40	362.3
		60%	4511	10.5	485.2	2567	9.3	1.53	412.5
		63%	4902	11.9	547.2	2672	9.0	1.66	465.1
		66%	5294	13.3	612.2	2772	8.6	1.79	520.4
		69%	5687	14.8	680.8	2869	8.4	1.93	578.7
		72%	6084	16.4	753.4	2965	8.1	2.06	640.4
		75%	6487	18.0	831.0	3061	7.8	2.20	706.3
		78%	6898	19.9	914.5	3159	7.5	2.34	777.3
		81%	7323	21.8	1005.3	3260	7.3	2.49	854.5
		84%	7767	24.0	1104.7	3364	7.0	2.64	939.0
		87%	8235	26.4	1214.2	3474	6.8	2.81	1032.1
		90%	8735	29.0	1334.9	3586	6.5	2.99	1134.7
		100%	10624	38.5	1772.7	3870	6.0	3.60	1506.8

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

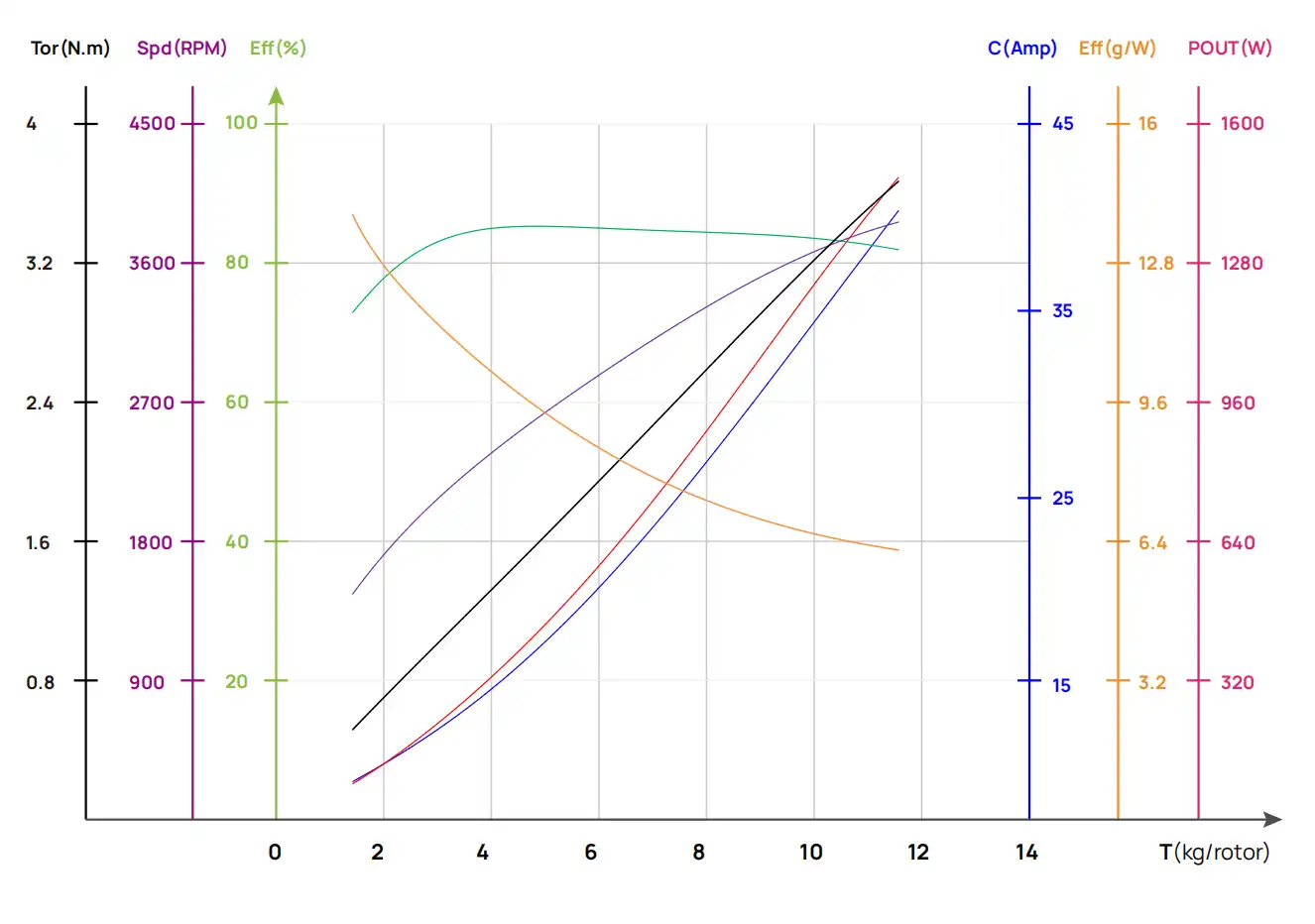

M8110 UL 110KV+ML30*9.8" 负载性能参数

M8110 UL 110KV+ML30*9.8" 数据表

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	力效(g/W)	扭矩(N·m)	输出功率(W)	电机温度(℃)
46V (12S LiPo)	ML30*9.8"	33%	1468	2.3	106.8	1454	13.7	0.51	90.8	75.4
		35%	1614	2.6	120.5	1525	13.4	0.56	102.5
		37%	1787	3.0	137.2	1606	13.0	0.62	116.7
		39%	1984	3.4	156.6	1692	12.7	0.68	133.1
		42%	2313	4.1	190.4	1827	12.2	0.79	161.8
		45%	2672	5.0	229.2	1962	11.7	0.91	194.9
		48%	3051	5.9	273.0	2093	11.2	1.03	232.0
		51%	3441	7.0	321.2	2219	10.7	1.16	273.0
		54%	3837	8.1	373.6	2338	10.3	1.29	317.6
		57%	4236	9.3	429.9	2452	9.9	1.42	365.4
		60%	4634	10.6	489.8	2560	9.5	1.55	416.3
		63%	5031	12.0	553.1	2665	9.1	1.68	470.2
		66%	5427	13.5	620.0	2767	8.8	1.81	527.0
		69%	5825	15.0	690.5	2866	8.4	1.94	587.0
		72%	6228	16.6	765.2	2964	8.1	2.08	650.4
		75%	6639	18.3	844.7	3062	7.9	2.22	718.0
		78%	7065	20.2	929.8	3161	7.6	2.36	790.4
		81%	7509	22.2	1021.7	3260	7.3	2.51	868.5
		84%	7979	24.4	1121.6	3360	7.1	2.67	953.3
		87%	8480	26.7	1230.6	3461	6.9	2.84	1046.0
		90%	9019	29.3	1349.9	3561	6.7	3.02	1147.4
		100%	11051	39.2	1803.9	3843	6.1	3.65	1533.3

以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
