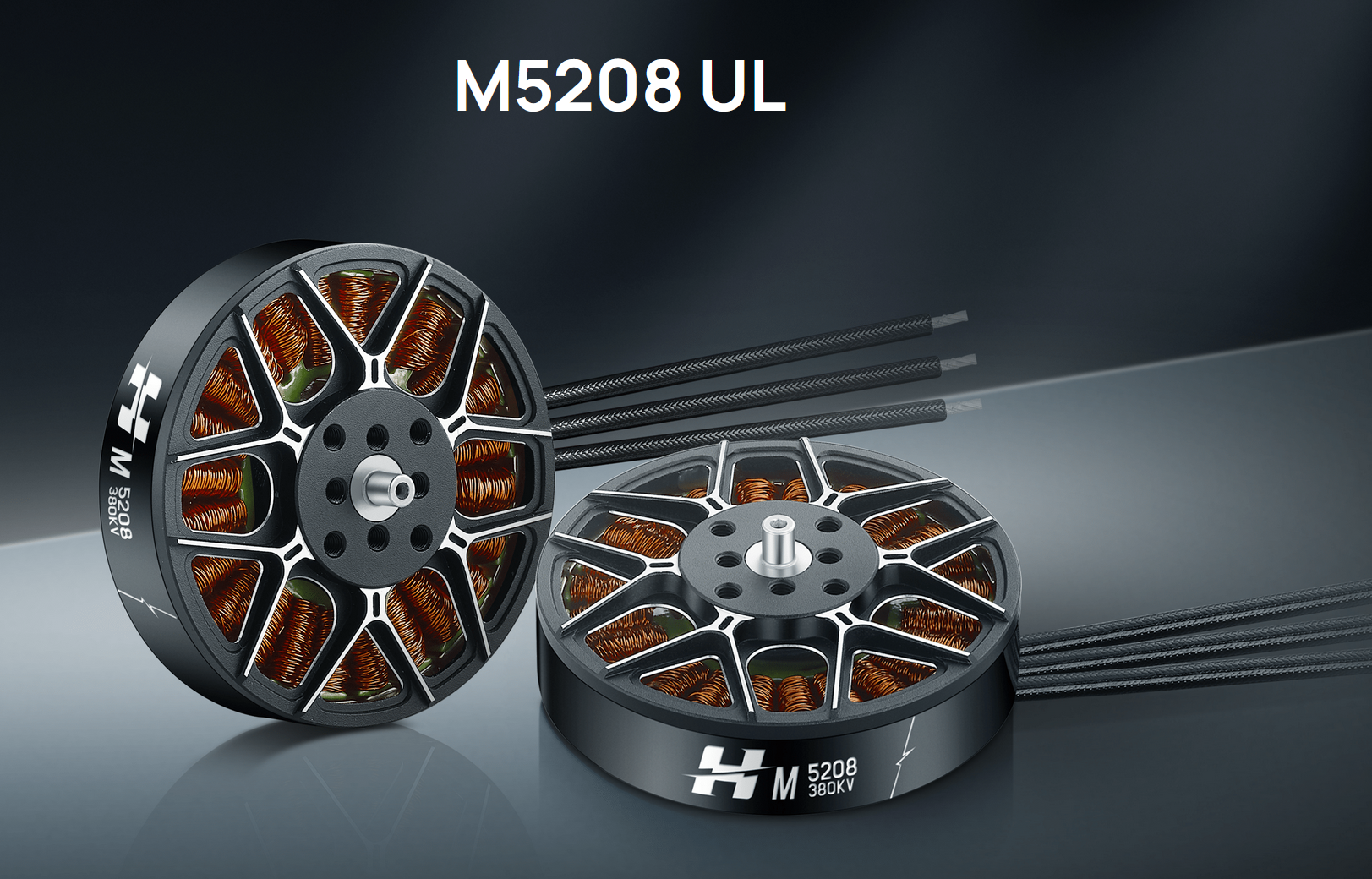

好盈M5208 UL无刷电机

8 月 ago
1 minute

f733f64937af19c2534f44db7178b674

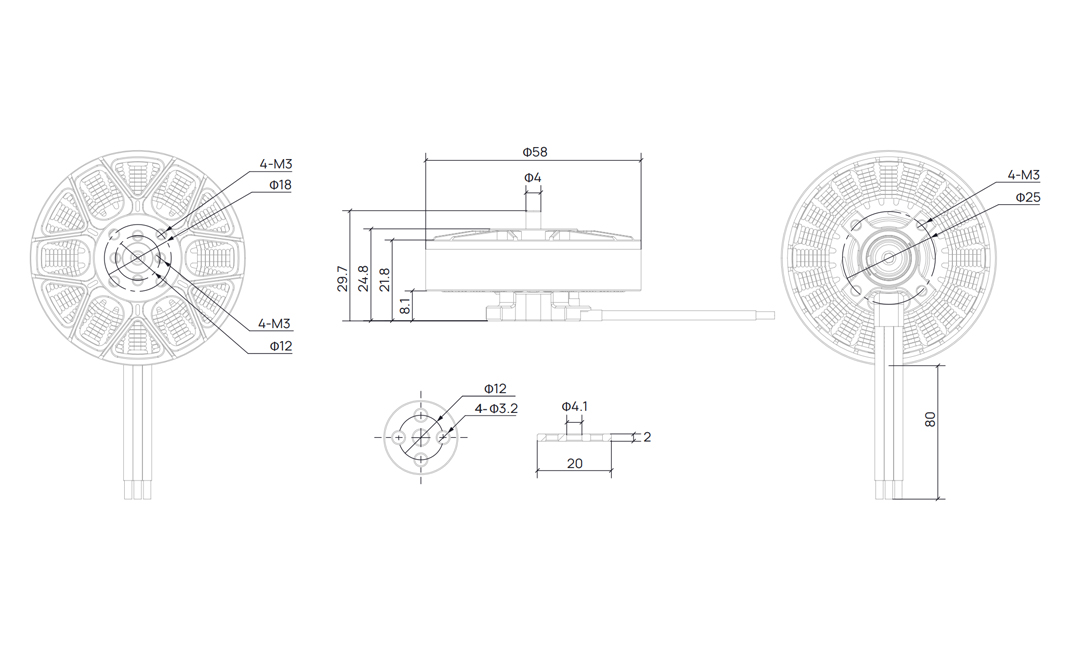

M5208 UL 工程图
5208UL
产品型号
M5208 340KV UL M5208 380KV UL
基本参数
电机尺寸 Φ58*H29.7mm Φ58*H29.7mm
定子尺寸 Φ51.7mm Φ51.7mm
定子工艺 高品质矽钢片，防锈处理，耐180℃高温涂覆 高品质矽钢片，防锈处理，耐180℃高温涂覆
漆包线等级 220℃ 220℃
磁铁等级 180℃ 180℃
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试
防尘防水等级 IPX5 IPX5
槽极数 24槽28极 24槽28极
电机整体动平衡标准 ≤8mg ≤8mg
轴承型号 高品质防水轴承 高品质防水轴承
出轴轴径 Φ4mm Φ4mm
桨叶安装孔尺寸 4×M3@D12mm 4×M3@D18mm 4×M3@D12mm 4×M3@D18mm
电机安装孔尺寸 4×M3@D25mm 4×M3@D25mm
额定输入功率 220W 220W
额定输出功率 187W 187W
技术参数
KV值 340 380
额定电压 6S LiPo 6S LiPo
空载电流 1.5A 2.0A
最大电流 36A 45A
最大功率 793W 1032W
最大拉力 4.6kg 5.3kg
相间内阻 50.3mΩ 40.5mΩ
出线规格 漆包线直出 漆包线直出
出线长度 80mm 80mm
电机重量(含线) 153.8g 156.5g
应用搭配推荐
旋翼电机 M 5208 340KV UL M 5208 380KV UL
旋翼桨叶 MP19x5.7"/MP18x6.1"/MP 17x5.8" MP19x5.7"/MP18x6.1"/MP 17x5.8"
搭配电调 XRotor Pro H60A 6S XRotor Pro H60A 6S
电池电压 6S LiPo 6S LiPo
单轴应用拉力区间(kg) 1.4~1.9kg 1.4~1.9kg
四轴最大起飞重量(kg) 5.6~7.6kg 5.6~7.6kg

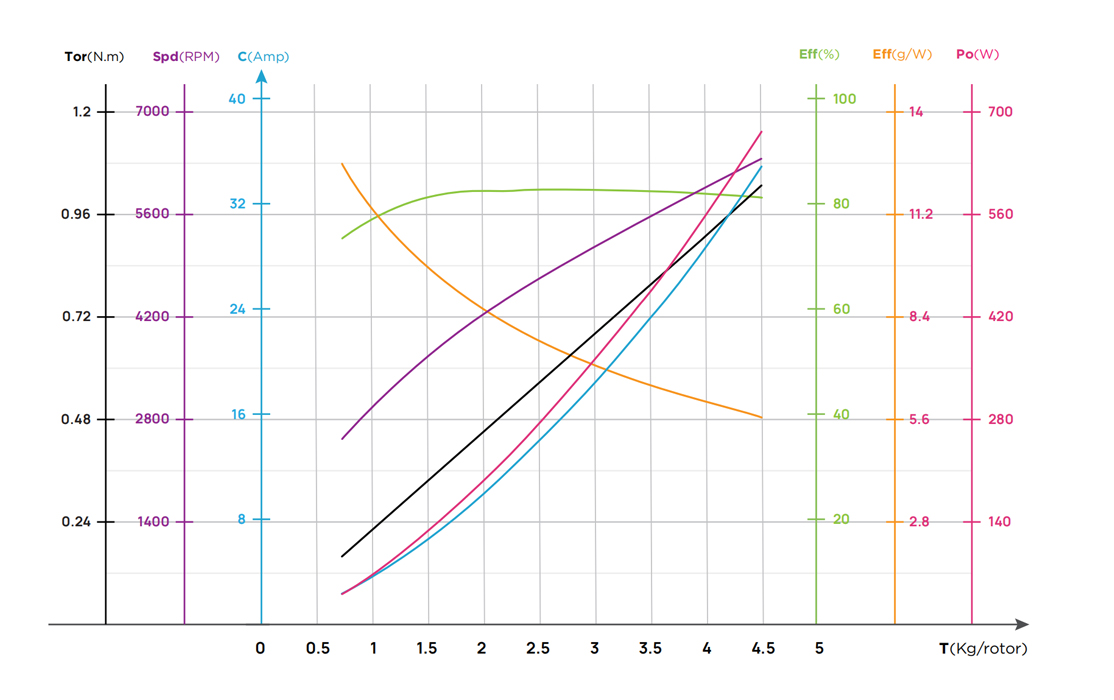

M5208 UL 340KV+MP18*6.1" 负载性能参数
HM5208UL340KV186.1
M5208 UL 340KV+MP18*6.1" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V (6S LiPo) MP18*6.1" 33% 705 2.5 57.5 2523 12.3 0.16 48.96 58
35% 794 2.9 67.1 2673 11.8 0.18 57.1
37% 889 3.4 77.8 2823 11.4 0.20 66.1
39% 987 3.9 89.4 2972 11.0 0.22 76.0
42% 1140 4.7 108.3 3188 10.5 0.26 92.0
45% 1296 5.6 128.9 3394 10.1 0.29 109.6
48% 1455 6.6 151.2 3590 9.6 0.33 128.5
51% 1615 7.6 175.1 3776 9.2 0.36 148.8
54% 1777 8.7 200.6 3955 8.9 0.40 170.5
57% 1943 9.9 228.1 4129 8.5 0.44 193.9
60% 2113 11.2 257.6 4300 8.2 0.48 219.0
63% 2289 12.6 289.6 4470 7.9 0.51 246.2
66% 2472 14.1 324.4 4640 7.6 0.56 275.7
69% 2663 15.7 362.2 4812 7.4 0.60 307.9
72% 2864 17.5 403.2 4985 7.1 0.64 342.8
75% 3072 19.4 447.6 5158 6.9 0.69 380.4
78% 3286 21.5 495.0 5331 6.6 0.74 420.8
81% 3504 23.7 545.2 5502 6.4 0.79 463.4
84% 3721 25.9 597.3 5667 6.2 0.83 507.7
87% 3931 28.2 650.1 5823 6.0 0.88 552.6
90% 4125 30.4 701.4 5968 5.9 0.93 596.2
100% 4497 35.1 808.6 6250 5.6 1.01 687.3
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

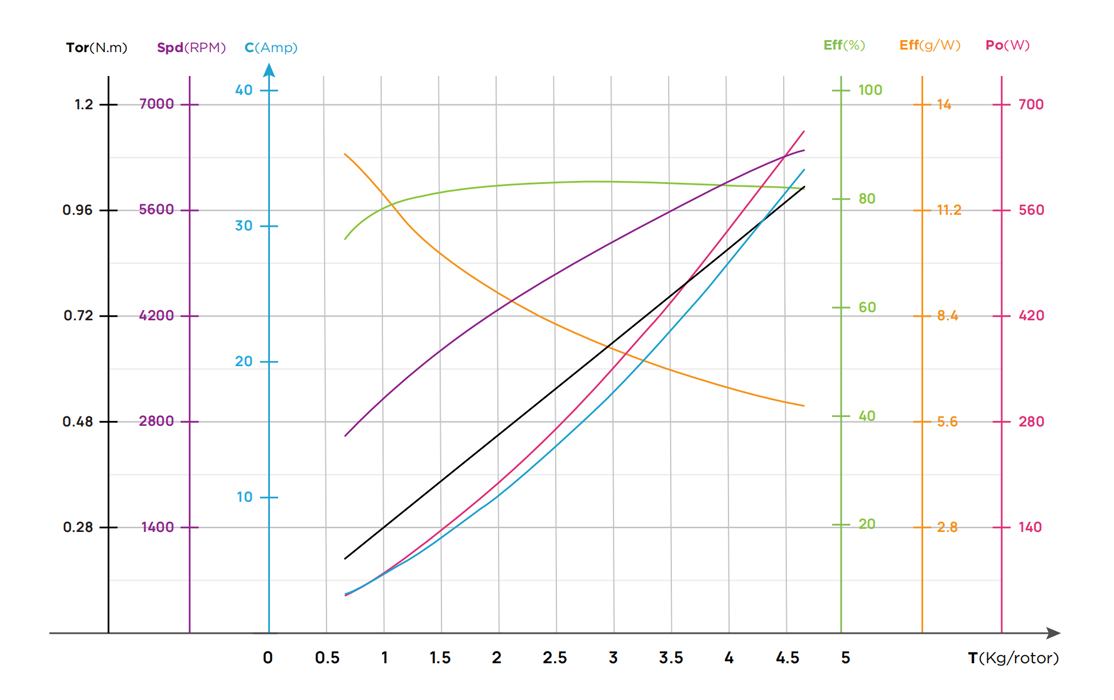

M5208 UL 340KV+MP19*5.7" 负载性能参数
HM5208UL340KVMP216.3
M5208 UL 340KV+MP19*5.7" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V (6S LiPo) MP19*5.7" 33% 699 2.5 56.6 2538 12.4 0.16 48.1 57.0
35% 797 2.9 66.0 2690 12.1 0.18 56.1
37% 897 3.3 76.5 2841 11.7 0.20 65.0
39% 998 3.8 87.9 2988 11.4 0.22 74.7
42% 1153 4.6 106.5 3203 10.8 0.25 90.5
45% 1309 5.5 126.7 3408 10.3 0.29 107.7
48% 1466 6.4 148.4 3604 9.9 0.32 126.1
51% 1627 7.4 171.5 3792 9.5 0.36 145.8
54% 1790 8.5 196.2 3973 9.1 0.39 166.8
57% 1958 9.7 222.7 4148 8.8 0.43 189.3
60% 2131 10.9 251.2 4321 8.5 0.46 213.5
63% 2311 12.2 282.1 4491 8.2 0.50 239.8
66% 2499 13.7 315.8 4662 7.9 0.54 268.4
69% 2695 15.3 352.6 4834 7.6 0.58 299.7
72% 2900 17.0 392.8 5008 7.4 0.63 333.9
75% 3112 18.9 436.6 5185 7.1 0.67 371.1
78% 3329 21.0 483.8 5363 6.9 0.72 411.2
81% 3550 23.1 533.8 5541 6.6 0.77 453.7
84% 3769 25.4 585.6 5714 6.4 0.81 497.8
87% 3981 27.6 637.5 5876 6.2 0.86 541.9
90% 4179 29.8 687.0 6018 6.1 0.90 584.0
100% 4598 34.4 792.8 6272 5.8 0.99 673.9
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

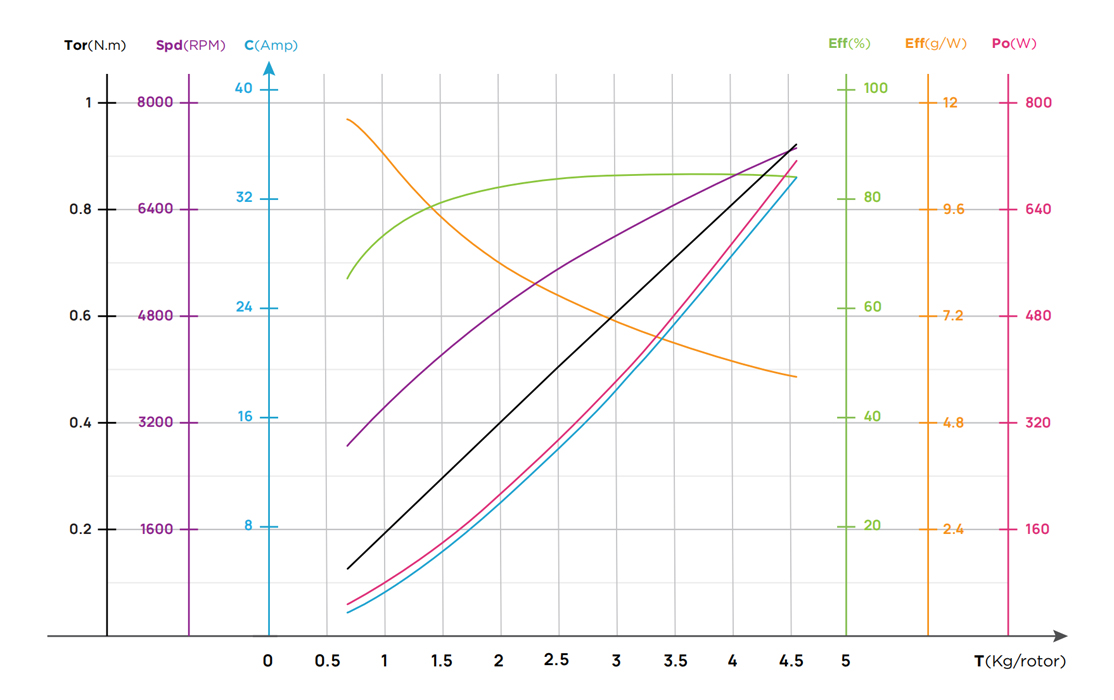

M5208 UL 380KV+MP17x5.8" 负载性能参数
HM5208UL380KVMP175.8
M5208 UL 380KV+MP17x5.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) MP 17x5.8" 33% 673 2.6 59.8 2862 11.3 0.13 50.8 56
35% 757 3.0 68.3 3017 11.1 0.15 58.0
37% 847 3.4 78.1 3177 10.9 0.17 66.4
39% 942 3.9 89.0 3340 10.6 0.19 75.7
42% 1090 4.7 107.5 3581 10.1 0.22 91.4
45% 1241 5.5 127.8 3816 9.7 0.25 108.7
48% 1395 6.5 149.8 4041 9.3 0.28 127.4
51% 1551 7.5 173.3 4258 9.0 0.31 147.3
54% 1710 8.6 198.3 4467 8.6 0.34 168.5
57% 1873 9.8 224.9 4672 8.3 0.37 191.2
60% 2041 11.0 253.5 4874 8.0 0.41 215.5
63% 2216 12.3 284.5 5075 7.8 0.44 241.9
66% 2401 13.8 318.4 5278 7.5 0.48 270.6
69% 2597 15.4 355.5 5482 7.3 0.52 302.2
72% 2804 17.2 396.2 5687 7.1 0.56 336.8
75% 3021 19.1 440.8 5893 6.9 0.60 374.7
78% 3247 21.2 489.2 6098 6.6 0.65 415.8
81% 3479 23.5 540.8 6297 6.4 0.69 459.7
84% 3712 25.8 594.5 6489 6.2 0.74 505.3
87% 3937 28.2 648.5 6668 6.1 0.78 551.2
90% 4146 30.4 699.8 6830 5.9 0.82 594.8
100% 4536 34.7 798.1 7129 5.7 0.90 678.4
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。

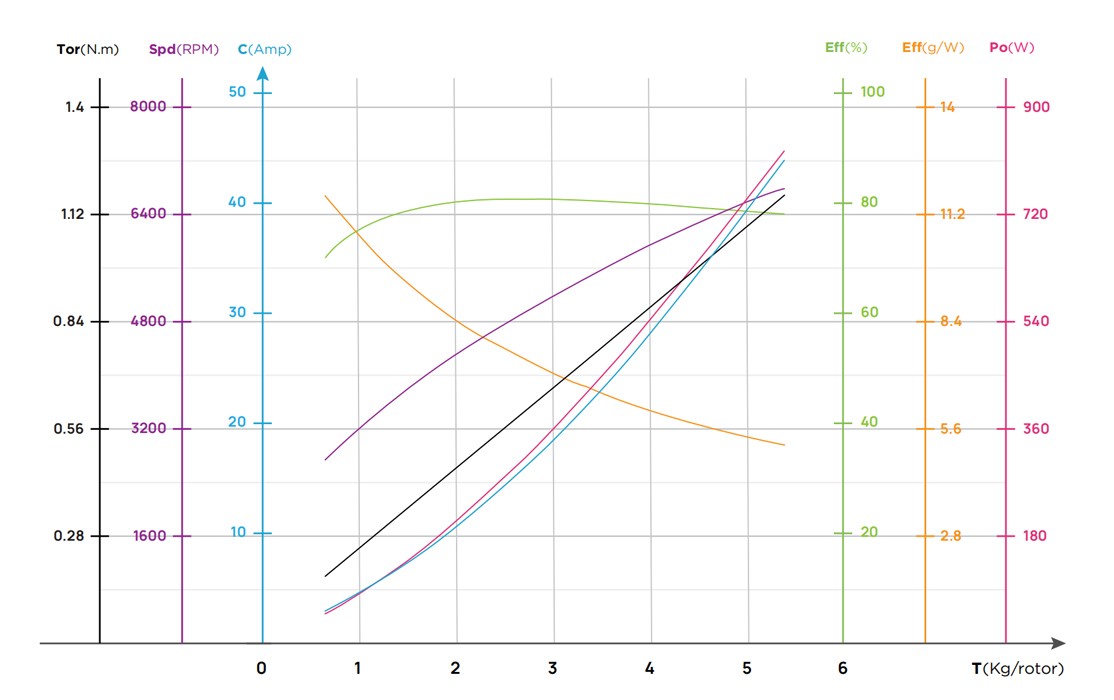

M5208 UL 380KV+MP18x6.1" 负载性能参数
HM5208UL380KVMP186.1
M5208 UL 380KV+MP18x6.1" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) MP18x6.1" 33% 867 3.3 75.8 2801 11.4 0.19 64.4 73
35% 978 3.8 88.1 2962 11.1 0.21 74.9
37% 1092 4.4 101.7 3120 10.7 0.24 86.4
39% 1209 5.0 116.3 3275 10.4 0.26 98.8
42% 1387 6.1 140.1 3499 9.9 0.30 119.1
45% 1569 7.2 165.9 3714 9.5 0.34 141.1
48% 1754 8.4 193.9 3920 9.0 0.38 164.8
51% 1941 9.7 223.9 4119 8.7 0.42 190.3
54% 2133 11.1 256.1 4313 8.3 0.46 217.7
57% 2330 12.6 291.0 4503 8.0 0.51 247.3
60% 2533 14.3 328.7 4692 7.7 0.55 279.4
63% 2743 16.0 369.8 4881 7.4 0.59 314.4
66% 2962 18.0 414.7 5071 7.1 0.64 352.5
69% 3189 20.1 463.8 5261 6.9 0.69 394.2
72% 3425 22.4 517.3 5453 6.6 0.74 439.7
75% 3668 24.9 575.3 5644 6.4 0.80 489.0
78% 3917 27.6 637.4 5832 6.1 0.85 541.8
81% 4167 30.5 702.8 6013 5.9 0.91 597.3
84% 4414 33.4 769.9 6185 5.7 0.96 654.4
87% 4653 36.3 836.5 6342 5.6 1.01 711.1
90% 4874 39.0 899.7 6480 5.4 1.06 764.7
100% 5333 44.8 1032.3 6739 5.2 1.16 877.5
以上数据为好盈实验室于室温 25°C、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
