好盈M6208无刷电机

8 月 ago
1 minute

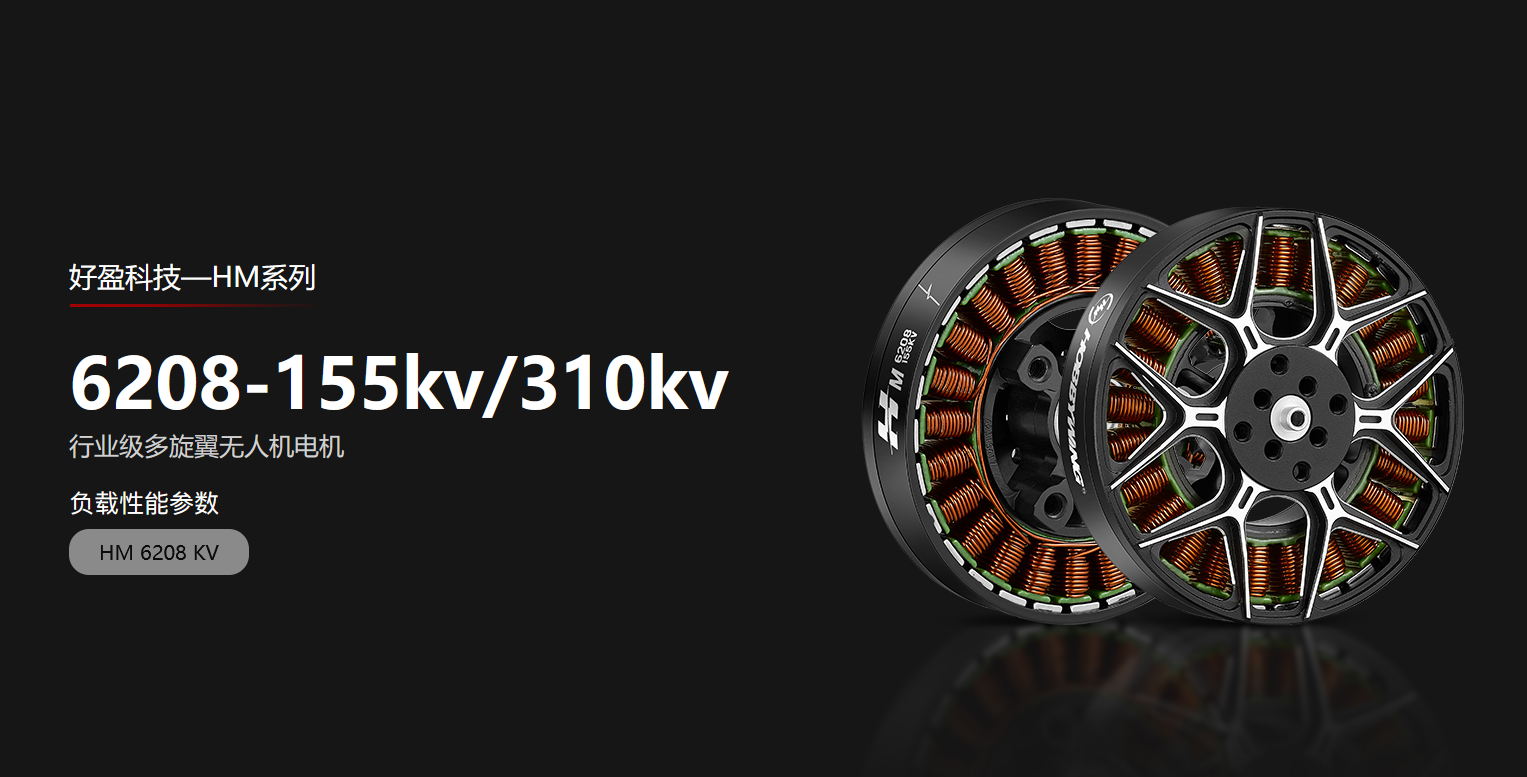

944ddbaf829c93f027871d502b3b6134

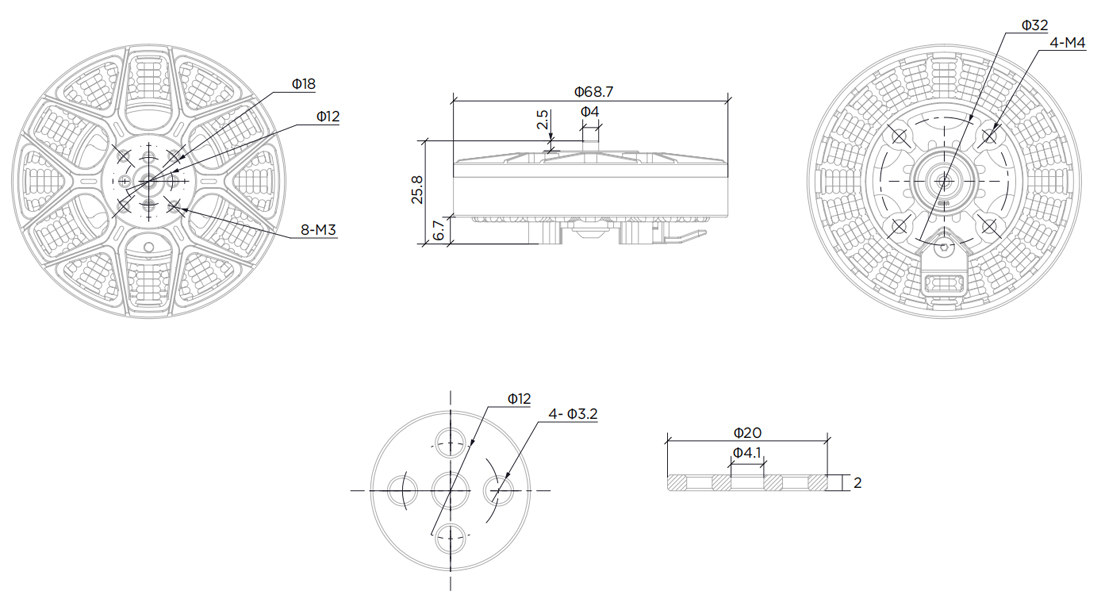

M6208  工程图
1
产品名称
M6208 155KV M6208 310KV
基本参数
额定电压/V 12S 6S
空载电流/A 0.92 1.65
最大电流/A(非密闭环境温度 ≤25 ℃） 28.5 60
KV值 155 310
定子尺寸/mm Φ61.5 Φ61.5
电机尺寸/mm Φ68.7*25.8 Φ68.7*25.8
内阻/mΩ 161.4 42.3
槽极数 24N28P 24N28P
轴承型号 进口滚珠轴承(防水) 进口滚珠轴承(防水)
重量（含线）/g 165 169
桨叶安装尺寸/mm 4×M3@D12+D18 4×M3@D12+D18
电机安装尺寸 4×M4@D32 4×M4@D32
电机整体动平衡标准 ≤8mg ≤8mg
标准出线长度及规格 50mm/漆包线直出 50mm/漆包线直出
防护等级 IPX5 IPX5
额定输入功率 250W 250W
额定输出功率 212.5W 212.5W
应用搭配推荐
旋翼电机 M6208-155KV M6208-310KV
旋翼桨叶 MP21*6.3/ML22*7.8 MP21*6.3/ML22*7.8
搭配电调 XRotor Pro-H60A-14S XRotor Pro-H60A-6S
电池电压 12S LiPo 6S LiPo
单轴应用拉力区间(kg) 2~2.5 2~2.5
四轴最大起飞重量(kg) 8~10 8~10

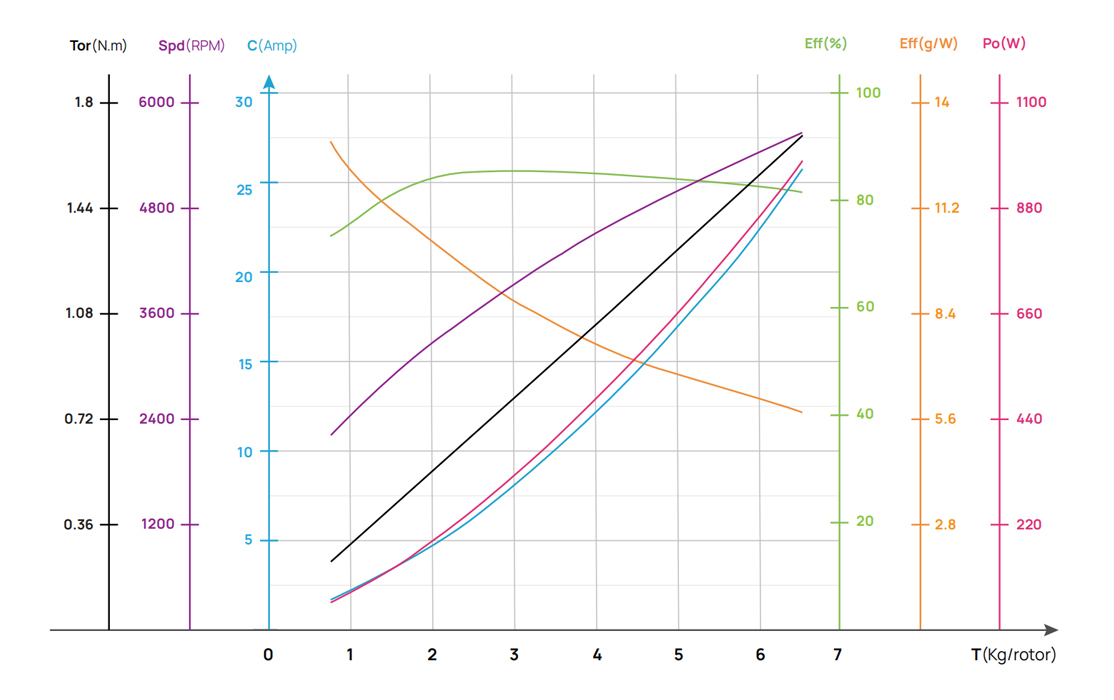

M6208 155KV+21*6.3"负载性能参数
A1
M6208 155KV+21*6.3" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) MP21*6.3" 33% 853 1.5 67.7 2152 12.6 0.22 57.5 58.0°C
35% 953 1.7 77.8 2249 12.2 0.24 66.1
37% 1075 2.0 90.2 2363 11.9 0.27 76.7
39% 1212 2.3 104.6 2487 11.6 0.31 88.9
42% 1440 2.8 129.2 2680 11.1 0.37 109.8
45% 1683 3.4 157.2 2875 10.7 0.42 133.6
48% 1934 4.1 188.1 3065 10.3 0.49 159.9
51% 2185 4.8 221.7 3246 9.9 0.55 188.4
54% 2436 5.6 257.7 3420 9.5 0.61 219.1
57% 2684 6.4 296.1 3585 9.1 0.67 251.7
60% 2931 7.3 336.7 3743 8.7 0.73 286.2
63% 3178 8.2 379.8 3896 8.4 0.79 322.9
66% 3428 9.2 425.8 4046 8.1 0.85 361.9
69% 3684 10.3 475.0 4192 7.8 0.92 403.8
72% 3949 11.5 528.1 4337 7.5 0.98 448.9
75% 4225 12.7 585.5 4480 7.2 1.05 497.6
78% 4512 14.1 647.4 4621 7.0 1.13 550.3
81% 4812 15.5 714.2 4760 6.7 1.20 607.1
84% 5121 17.1 785.7 4896 6.5 1.28 667.8
87% 5435 18.7 861.4 5028 6.3 1.36 732.2
90% 5748 20.4 940.3 5157 6.1 1.44 799.3
100% 6582 25.6 1180.0 5536 5.6 1.65 1003.0
以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。

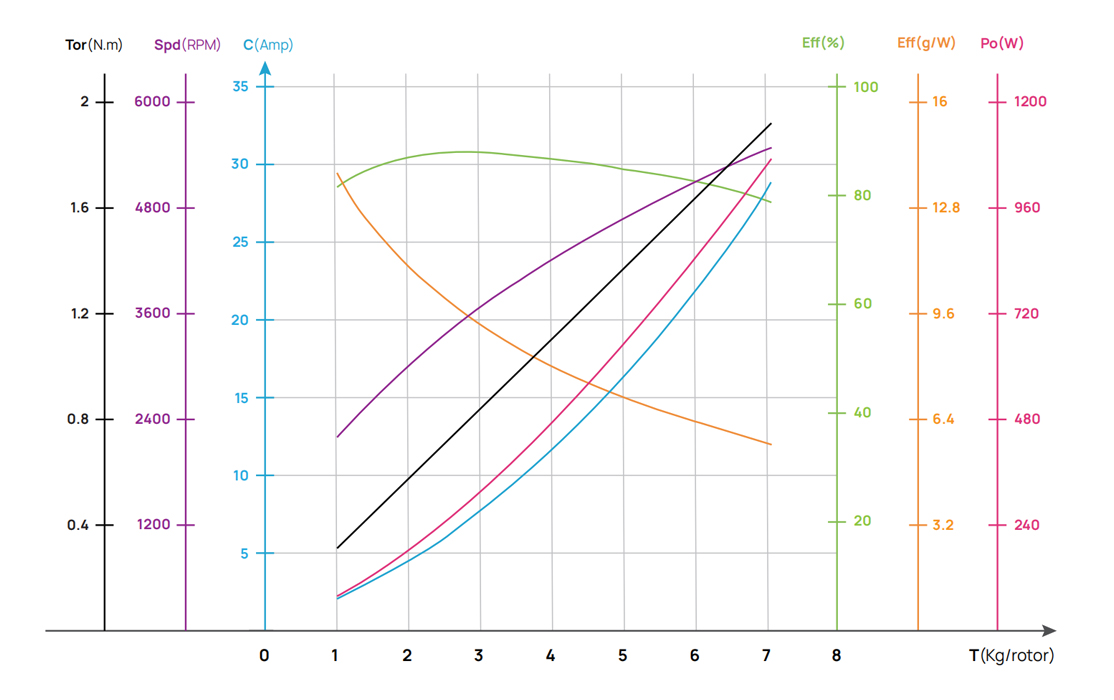

M6208 155kv+22*7.8" 负载性能参数
A2
M6208 155kv+22*7.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
46V (12S LiPo) ML22*7.8" 33% 1030 1.7 77.2 2101 13.3 0.29 65.6 79.0°C
35% 1132 1.9 87.5 2195 12.9 0.31 74.4
37% 1258 2.2 100.5 2307 12.5 0.35 85.4
39% 1402 2.5 116.0 2429 12.1 0.38 98.6
42% 1641 3.1 143.2 2622 11.5 0.45 121.7
45% 1900 3.8 174.8 2816 10.9 0.51 148.6
48% 2168 4.6 210.1 3004 10.3 0.58 178.6
51% 2440 5.4 248.5 3184 9.8 0.65 211.2
54% 2712 6.3 289.7 3353 9.4 0.72 246.2
57% 2981 7.2 333.2 3514 8.9 0.79 283.2
60% 3249 8.2 379.1 3666 8.6 0.86 322.2
63% 3516 9.3 427.3 3812 8.2 0.93 363.2
66% 3784 10.4 478.3 3953 7.9 1.00 406.5
69% 4056 11.6 532.4 4091 7.6 1.07 452.5
72% 4334 12.8 590.2 4226 7.3 1.15 501.7
75% 4619 14.2 652.4 4361 7.1 1.22 554.5
78% 4915 15.6 719.5 4494 6.8 1.30 611.6
81% 5220 17.2 792.0 4625 6.6 1.38 673.2
84% 5534 18.9 870.2 4755 6.4 1.46 739.7
87% 5852 20.7 953.8 4880 6.1 1.54 810.8
90% 6171 22.6 1042.2 5000 5.9 1.63 885.9
100% 7062 28.7 1323.1 5317 5.3 1.87 1124.6
以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。

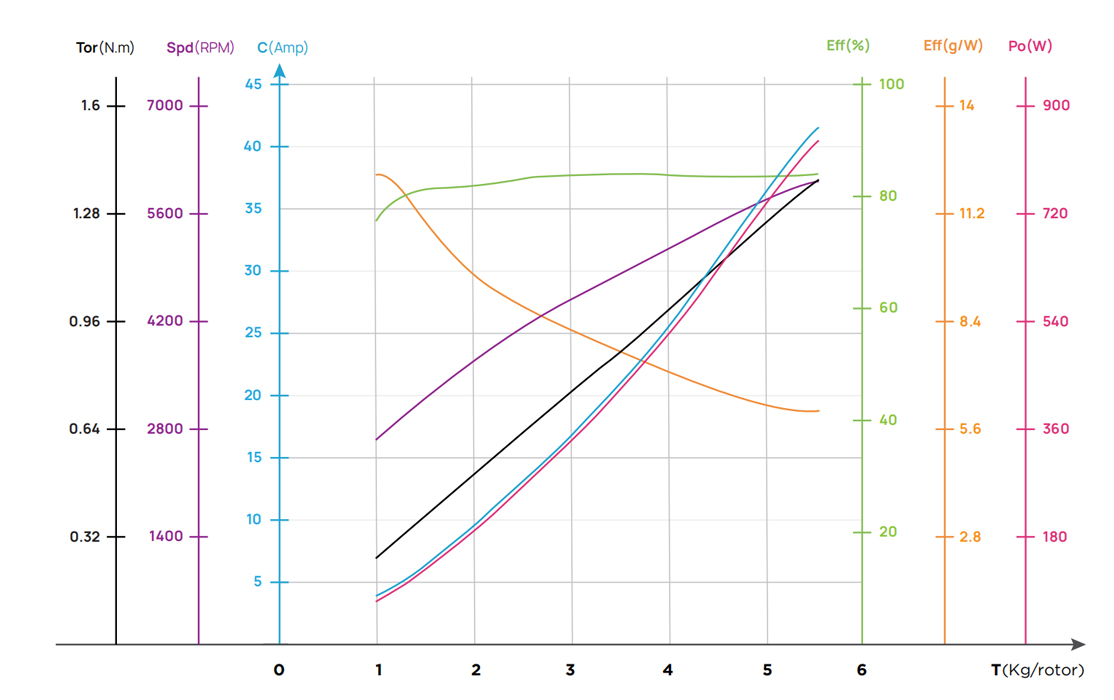

M6208 310kv+21*6.3" 负载性能参数
A3
M6208 310kv+21*6.3" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V (6S LiPo) MP21*6.3" 33% 1038 3.8 87.7 2588 11.8 0.25 74.6 55°C
35% 1157 4.3 98.7 2714 11.7 0.28 83.9
37% 1273 4.8 111.3 2836 11.4 0.30 94.6
39% 1388 5.4 125.2 2955 11.1 0.33 106.4
42% 1560 6.4 147.9 3128 10.5 0.37 125.7
45% 1732 7.5 172.5 3295 10.0 0.41 146.7
48% 1906 8.6 198.8 3457 9.6 0.45 168.9
51% 2084 9.8 226.3 3613 9.2 0.50 192.4
54% 2265 11.1 255.1 3764 8.9 0.54 216.9
57% 2449 12.4 285.1 3909 8.6 0.58 242.3
60% 2638 13.7 316.3 4050 8.3 0.63 268.9
63% 2830 15.1 348.9 4186 8.1 0.67 296.6
66% 3026 16.6 383.1 4319 7.9 0.72 325.7
69% 3226 18.2 419.3 4450 7.7 0.76 356.4
72% 3428 19.9 457.9 4580 7.5 0.81 389.2
75% 3635 21.7 499.3 4711 7.3 0.86 424.4
78% 3845 23.6 544.1 4844 7.1 0.91 462.5
81% 4060 25.7 592.6 4981 6.9 0.96 503.7
84% 4282 28.0 645.3 5123 6.6 1.01 548.5
87% 4512 30.5 702.5 5270 6.4 1.07 597.1
90% 4754 33.1 764.0 5420 6.2 1.13 649.4
100% 5634 41.9 965.1 5837 5.8 1.34 820.4
以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。

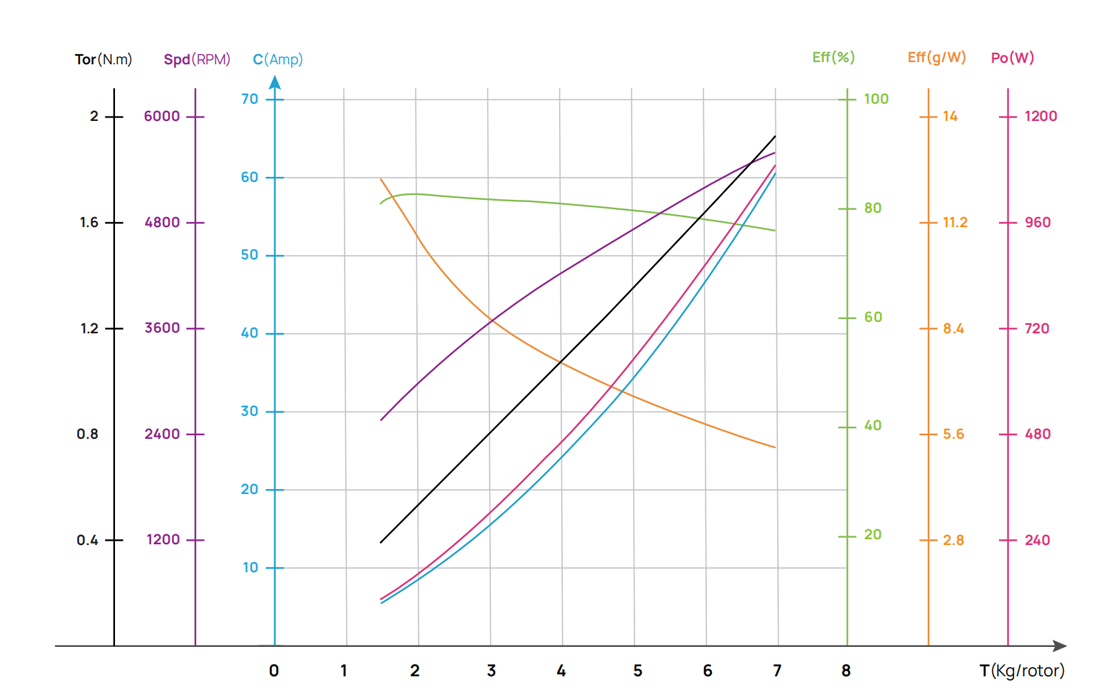

M6208 310kv+22*7.8"负载性能参数
A4
M6208 310kv+22*7.8" 数据表
工作电压(V) 螺旋桨 油门(%) 拉力(g) 电流(A) 输入功率(W) 转速(RPM) 力效(g/W) 扭矩(N·m) 输出功率(W) 电机温度(℃)
23V(6S LiPo) 22*7.8" 33% 1399 5.1 118.1 2465 11.8 0.37 100.4 83.0°C
35% 1528 5.8 133.0 2572 11.5 0.40 113.0
37% 1666 6.5 150.2 2682 11.1 0.44 127.6
39% 1809 7.4 169.5 2793 10.7 0.48 144.1
42% 2031 8.8 201.8 2957 10.1 0.54 171.5
45% 2259 10.3 237.3 3116 9.5 0.60 201.7
48% 2488 11.9 275.0 3268 9.0 0.66 233.8
51% 2716 13.6 314.3 3411 8.6 0.72 267.2
54% 2943 15.4 354.8 3546 8.3 0.78 301.6
57% 3167 17.2 396.2 3674 8.0 0.84 336.8
60% 3390 19.0 438.7 3795 7.7 0.89 372.9
63% 3613 20.9 482.4 3912 7.5 0.95 410.1
66% 3837 22.9 527.9 4026 7.3 1.01 448.7
69% 4064 25.0 575.8 4139 7.1 1.07 489.4
72% 4297 27.2 626.7 4252 6.9 1.13 532.7
75% 4537 29.6 681.5 4366 6.7 1.19 579.3
78% 4787 32.2 741.4 4484 6.5 1.26 630.2
81% 5049 35.0 807.2 4605 6.3 1.33 686.1
84% 5324 38.2 880.2 4732 6.0 1.40 748.2
87% 5614 41.7 961.3 4863 5.8 1.48 817.1
90% 5919 45.6 1051.2 4997 5.6 1.56 893.6
100% 6977 60.4 1390.7 5399 5.0 1.86 1182.1
以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。
