恒力最新 Q5(4314)360KV 多旋翼 马达/ 6S 粗线-Q5-360

恒力全新Q系列多旋翼马达,采用最新的结构设计,优化定子绕线,采用大直径单芯无氧铜线,纯手工绕线,可很好的提升马达的运行效率,有效降低运行中产生的热量.同时选用了新型优化的矽钢片,具备更高的兼容特性.

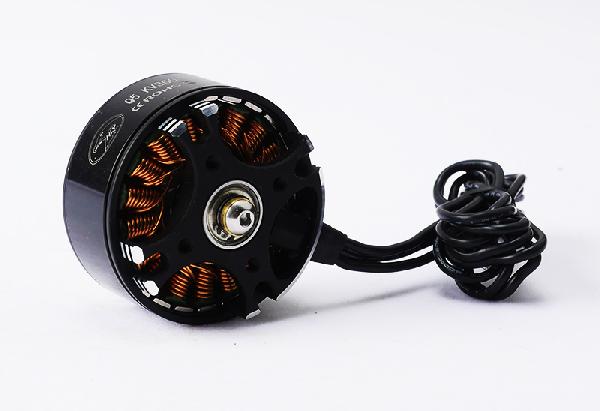

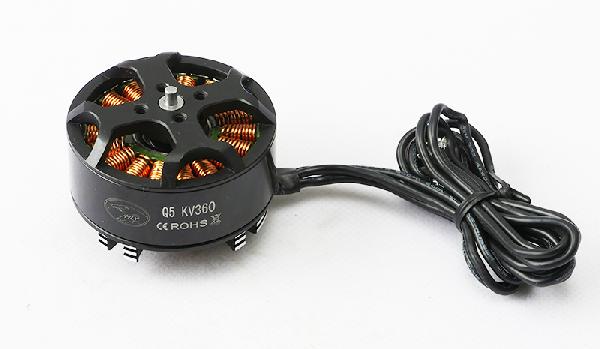

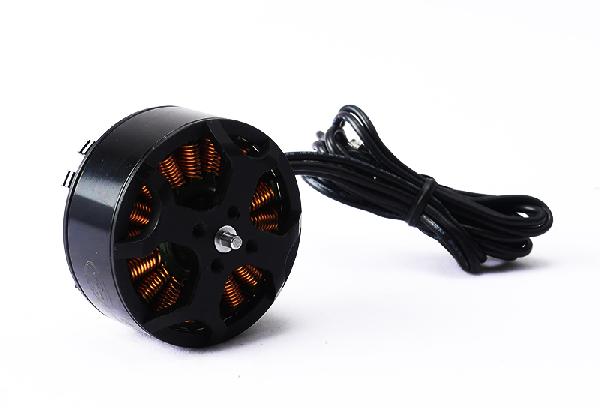

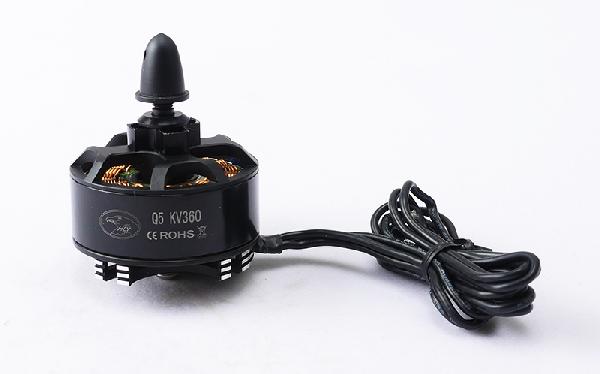

产品名称:恒力最新 Q5(4314)360KV 多旋翼 马达/ 6S 粗线
厂家编号:Q5-360

Q5 18N24P多旋翼无刷电机
					型号(Motor Type)	Q5 KV360
					铁芯尺寸Iron Core Size（mm）	4314

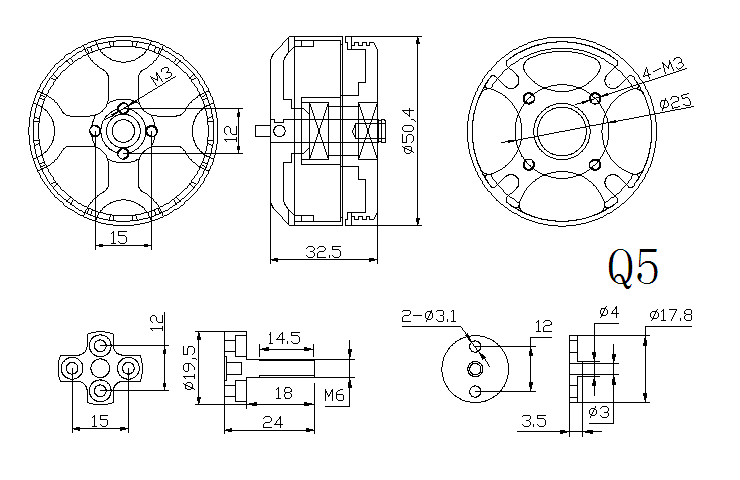

电机尺寸Motor Size（mm）	￠50*32.5
重量Weight	196g
空载电流Idle Current(24V)	1.4A
支持锂电Support Lithium Battery	4-8S LiPo
最大电流Max Continuous Current（A）	29
最大功率Max Continuous Power（W）	690
内阻Internal Resistance	0.097Ω



测试参数与配置 Test Parameters and Assembly
电机型号Motor Type		锂电池Lithium Battery		螺旋桨Propeller		适合起飞重量Appropriate Take-off Weight
						4轴 (axle)	6轴(axle)	8轴(axle)
Q5 KV360		6S		1447		3.8KG-5KG	5.7KG-7.5KG	7.6KG-10KG
电流Current(A)	4	6	8	10	12	14	16	19.5（MAX）
拉力Pulling Force(g)	785	1077	1315	1525	1762	1960	2167	2524
功率Power(W)	96	144	192	240	288	336	384	468
力效Efficiency(g/W)	8.177	7.479	6.849	6.354	6.118	5.833	5.643	5.393
电机型号Motor Type		锂电池Lithium Battery		螺旋桨Propeller		适合起飞重量Appropriate Take-off Weight
						4轴 (axle)	6轴(axle)	8轴(axle)
Q5 KV360		6S		DJI1555		3.5KG-4.6KG	5.3KG-7KG	7.1KG-9.3KG
电流Current(A)	3	6	9	12	15	17.5（MAX）
拉力Pulling Force(g)	620	1088	1430	1813	2101	2338
功率Power(W)	72	144	216	288	360	420
力效Efficiency(g/W)	8.611	7.556	6.620	6.295	5.836	5.567
电机型号Motor Type		锂电池Lithium Battery		螺旋桨Propeller		适合起飞重量Appropriate Take-off Weight
						4轴 (axle)	6轴(axle)	8轴(axle)
Q5 KV360		6S		1655		4KG-5.2KG	6KG-7.9KG	8KG-10.6KG
电流Current(A)	3	6	9	12	15	18	20.5（MAX）
拉力Pulling Force(g)	674	1115	1498	1815	2118	2392	2637
功率Power(W)	72	144	216	288	360	420	492
力效Efficiency(g/W)	9.361	7.743	6.935	6.302	5.883	5.695	5.360

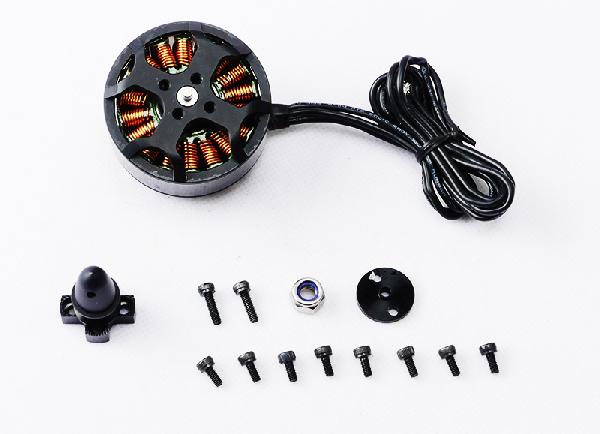

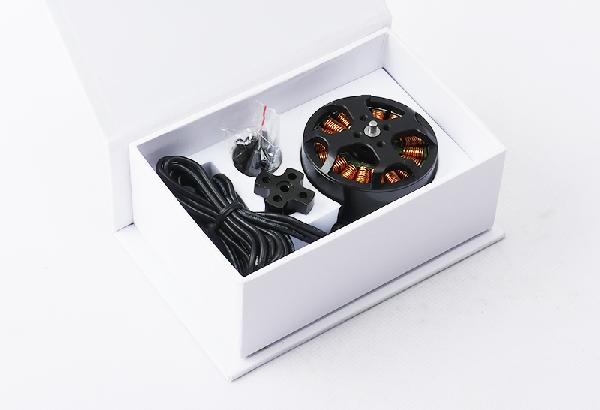

装箱单 Packing List
				序号 No.	名称Description of Goods	型号Type	数量Quantity
1	电机Motor	Q5	*1pcs
2	桨座Oar seat	Q5	*1pcs
3	螺旋桨压片Gasket	Q5	*1pcs
4	防松螺母Locknut	M6	*1pcs
5	内六角杯头螺丝SHCS	M3*10	*2pcs
6	内六角杯头螺丝SHCS	M3*6	*8pcs
